Product series
NV stainless steel
Applicazioni
Agricoltura Industriale

Innesto standard con valvola a funghetto.

Innesto standard con valvola a funghetto versione in acciaio inossidabile. Intercambiabilità ISO 7241-A .
Downloads
Femmina

Femmina

Filtra
Unità di Misura
Codice Prodotto Thread Details HEX1 D1 L1
12,5 1/2" NV 12 GAS F 2V BSPP 1/2" FEMALE
Specs
Portata: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Guarnizioni: FKM
Peso: 265 g 0,58 lb
27 1,06 38 1,5 2,6 66

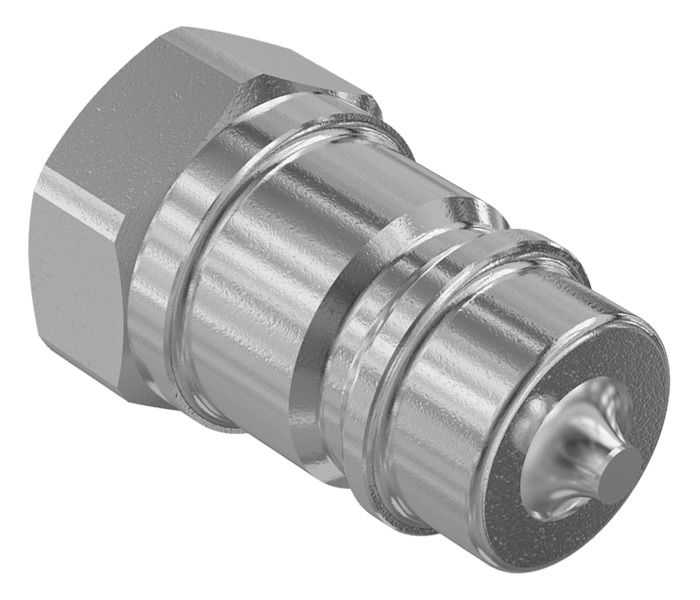

Maschio

Maschio

Filtra
Unità di Misura
Codice Prodotto Thread Specs HEX1 D1 D3 L1
12,5 1/2" NV 12 GAS M 2V BSPP 1/2" FEMALE
Specs
Portata: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Guarnizioni: FKM
Peso: 88 g 0,19 lb
27 1,06 30 1,18 20,5 0,81 1,73 44
  • Accessori Vari
  • Tappi per Innesti
  • FastGrip

Accessori e Ricambi

Size (mm) Size (in) Thread Codice Materiale
12,5 1/2" SS 12 M Acciaio
12,5 1/2" IDES27 B PVC
12,5 1/2" IDES27 G PVC
12,5 1/2" IDES27 R PVC
12,5 1/2" IDES27 V PVC
12,5 1/2" SS 12 M TA R Acciaio & Plastica
12,5 1/2" SS 12 M TA N Acciaio & Plastica
FastGrip
Dimensioni Codice Thread
12,5 mm
1/2"
 LM 12 GAS BS 5380
PVC caps male Tappi di Protezione - PVC - Maschio
Dimensioni Codice Colore
1/2"
12,5 mm
 TF 12 V
Green
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Forza in connessione (N) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
08 12,5 1/2" 27,5 MPa 3988,538 psi 75 19,813 1,8 80 110 MPa 15954,151 psi 110 MPa 15954,151 psi 120 MPa 17404,529 psi
Materiale:
Acciaio Inossidabile
Guarnizioni:
FKM
Temperature di lavoro:
-20 °C to 200 °C -4 °F to 392 °F
Specifiche:
Series Interchange: FASTER
Tipo Valvola: a Funghetto
Connessione: Arretramento Ghiera
Disconnessione: Arretramento Ghiera
Connessione in Pressione: Non consentita

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar
Le dimensioni sono riportate nel grafico.

NV stainless steel flow diagram
