Série do Produto

VUC

Aplicações

Válvulas unidirecionais compactas

As válvulas unidirecionais da série VUC são extremamente compactas sendo caracterizadas por um corpo monobloco. Pressão padrão de intervenção configurada em 35 kPa.

Downloads

Data sheet

Produtos
Especif

Macho

Macho

Filtrar

Unidade de medida

Código do Produto

Thread

Especif

HEX1

6,3 1/4"

VUC2/DM-41/BM

M18x1,5 MALE 12L

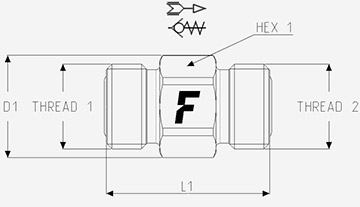

Specs
Thread:	M18x1,5 MALE 12L - ISO 8434-1-L
Thread Outlet:	M14X1,5 MALE - ISO 6149-2
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	32 mm 1,26"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	41,8 g 0,09 lb
* Cracking pressure: 0.35 bar

19 0,75

21 0,83

1,26 32

6,3 1/4"

VUC41/AM-2/CM

M12X1,5 MALE

Specs
Thread:	M12X1,5 MALE - ISO 6149-2
Thread Outlet:	M16x1,5 MALE 12L - ISO 8434-1-L
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	55,5 mm 2,19"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
* Cracking pressure: 0.35 bar

19 0,75

21 0,83

2,19 55,5

10 3/8"

VUC1/BM-11/ESA2

M14x1,5 MALE

Specs
Thread:	M14x1,5 MALE - ISO 6149-2
Thread Outlet:	11/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	35,9 mm 1,41"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	52 g 0,11 lb
* Cracking pressure: 0.2 bar

19 0,75

21 0,83

1,41 35,9

10 3/8" new

VUC1/CG-11/ESB

3/8" BSPP MALE

Specs
Thread:	3/8" BSPP MALE - ISO 1179-3
Thread Outlet:	11/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	22 mm 0,87"
D1:	24 mm 0,94"
L1:	33,6 mm 1,32"
Vedações:	NBR
Peso:	63 g 0,14 lb
* Cracking pressure: 0.5 bar

22 0,87

24 0,94

1,32 33,6

10 3/8"

VUC1/DM-11/ES

M18x1,5 MALE

Specs
Thread:	M18x1,5 MALE - ISO 6149-2
Thread Outlet:	11/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	24 mm 0,94"
D1:	26 mm 1,02"
L1:	41 mm 1,61"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	91 g 0,2 lb
* Cracking pressure: 0.35 bar

24 0,94

26 1,02

1,61 41

10 3/8"

VUC11/CS-1/ES E

9/16"-18 UNF MALE

Specs
Thread:	9/16"-18 UNF MALE - ISO 11926-3
Thread Outlet:	9/16” – 18 UNF MALE - ISO 8434-3
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	31,6 mm 1,24"
Vedações:	NBR
Peso:	41,3 g 0,09 lb
* Faster's adaptor type 11/ on inlet side with ORFS groove acc. to ISO 8343-3, Style A, Option 2. Cracking pressure: 2 bar

19 0,75

21 0,83

1,24 31,6

10 3/8"

VUC11/ES-1/ES

11/16"-16 UN MALE ORFS

Specs
Thread:	11/16"-16 UN MALE ORFS - ISO 8434-3
Thread Outlet:	9/16"-18 UNF MALE - ISO 11926-3
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	32,6 mm 1,28"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	41,1 g 0,09 lb
* Cracking pressure: 0.35 bar

19 0,75

21 0,83

1,28 32,6

10 3/8"

VUC11/ES-11/ES

11/16"-16 UN MALE ORFS

Specs
Thread:	11/16"-16 UN MALE ORFS - ISO 8434-3
Thread Outlet:	11/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	33,6 mm 1,32"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	53,6 g 0,12 lb
* Cracking pressure: 0.35 bar

19 0,75

21 0,83

1,32 33,6

10 3/8"

VUC11/ES-11/FS

11/16"-16 UN MALE ORFS

Specs
Thread:	11/16"-16 UN MALE ORFS - ISO 8434-3
Thread Outlet:	13/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	22 mm 0,87"
D1:	24 mm 0,94"
L1:	33,6 mm 1,32"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	68,8 g 0,15 lb
* Cracking pressure: 0.35 bar

22 0,87

24 0,94

1,32 33,6

10 3/8"

VUC11/ES-41/BM

11/16"-16 UN MALE ORFS

Specs
Thread:	11/16"-16 UN MALE ORFS - ISO 8434-3
Thread Outlet:	M14X1,5 MALE - ISO 6149-2
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	35,9 mm 1,41"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	51,4 g 0,11 lb
* Cracking pressure: 0.35 bar

19 0,75

21 0,83

1,41 35,9

10 3/8"

VUC11/FS-11/ES

13/16"-16 UN MALE ORFS

Specs
Thread:	13/16"-16 UN MALE ORFS - ISO 8434-3
Thread Outlet:	11/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	22 mm 0,87"
D1:	24 mm 0,94"
L1:	33,6 mm 1,32"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	68,3 g 0,15 lb
* Cracking pressure: 0.35 bar

22 0,87

24 0,94

1,32 33,6

10 3/8"

VUC13/ES28/ESA2

9/16"-18 UNF MALE JIC

Specs
Thread:	9/16"-18 UNF MALE JIC - ISO 8434-2
Thread Outlet:	9/16"-18 UNF FEMALE - ISO 8434-2
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	40,5 mm 1,59"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	56,3 g 0,12 lb
* Cracking pressure: 0.2 bar

19 0,75

21 0,83

1,59 40,5

10 3/8"

VUC13/ES28/ESZZ

9/16"-18 UNF MALE JIC

Specs
Thread:	9/16"-18 UNF MALE JIC - ISO 8434-2
Thread Outlet:	9/16"-18 UNF FEMALE - ISO 8434-2
Hex1:	19 mm 0,75"
D1:	21 mm 0,83"
L1:	40,5 mm 1,59"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	57 g 0,13 lb
* Cracking pressure: 19 bar

19 0,75

21 0,83

1,59 40,5

12,5 1/2"

VUC1/DM-11/FS

M18x1,5 MALE

Specs
Thread:	M18x1,5 MALE - ISO 6149-2
Thread Outlet:	13/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	24 mm 0,94"
D1:	26 mm 1,02"
L1:	43 mm 1,69"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	91,4 g 0,2 lb
* Cracking pressure: 0.35 bar

24 0,94

26 1,02

1,69 43

12,5 1/2"

VUC1/DM-11/FSB1

M18x1,5 MALE

Specs
Thread:	M18x1,5 MALE - ISO 6149-2
Thread Outlet:	13/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	24 mm 0,94"
D1:	26 mm 1,02"
L1:	43 mm 1,69"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	92 g 0,2 lb
* Cracking pressure: 0.7 bar

24 0,94

26 1,02

1,69 43

12,5 1/2"

VUC1/FS-11/FSC

3/4"-16 UNF MALE

Specs
Thread:	3/4"-16 UNF MALE - ISO 11926-3
Thread Outlet:	13/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	24 mm 0,94"
D1:	26 mm 1,02"
L1:	38,1 mm 1,5"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	82,8 g 0,18 lb
* Cracking pressure: 1 bar

24 0,94

26 1,02

1,5 38,1

12,5 1/2"

VUC1/FS-11/FSX

3/4"-16 UNF MALE

Specs
Thread:	3/4"-16 UNF MALE - ISO 11926-3
Thread Outlet:	13/16"-16 UN MALE ORFS - ISO 8434-3
Hex1:	24 mm 0,94"
D1:	26 mm 1,02"
L1:	38,1 mm 1,5"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	83,2 g 0,18 lb
* Cracking pressure: 8.5 bar

24 0,94

26 1,02

1,5 38,1

20 3/4"

VUC1/HS-11/HSB

1-1/16"-12 UN MALE

Specs
Thread:	1-1/16"-12 UN MALE - ISO 11926-3
Thread Outlet:	1-3/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	32 mm 1,26"
D1:	35 mm 1,38"
L1:	46,1 mm 1,81"
Vedações:	NBR
Peso:	190 g 0,42 lb
* Cracking pressure: 0.5 bar

32 1,26

35 1,38

1,81 46,1

20 3/4"

VUC1/HS-11/HSE

1-1/16"-12 UN MALE

Specs
Thread:	1-1/16"-12 UN MALE - ISO 11926-3
Thread Outlet:	1-3/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	32 mm 1,26"
D1:	35 mm 1,38"
L1:	46,1 mm 1,81"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	186,3 g 0,41 lb
* Cracking pressure: 2 bar

32 1,26

35 1,38

1,81 46,1

20 3/4"

VUC1/HS-11/HSR

1-1/16"-12 UN MALE

Specs
Thread:	1-1/16"-12 UN MALE - ISO 11926-3
Thread Outlet:	1-3/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	32 mm 1,26"
D1:	35 mm 1,38"
L1:	46,1 mm 1,81"
Vedações:	NBR
Peso:	190 g 0,42 lb
* Cracking pressure: 7 bar

32 1,26

35 1,38

1,81 46,1

20 3/4"

VUC11/GS-11/HSB

1"-14 UNS MALE ORFS

Specs
Thread:	1"-14 UNS MALE ORFS - ISO 8434-3
Thread Outlet:	1-3/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	32 mm 1,26"
D1:	35 mm 1,38"
L1:	48 mm 1,89"
Vedações:	NBR
Peso:	190 g 0,42 lb
* Cracking pressure: 0.5 bar

32 1,26

35 1,38

1,89 48

20 3/4"

VUC13/HS13/HSA2

1-1/16"-12 UN MALE JIC

Specs
Thread:	1-1/16"-12 UN MALE JIC - ISO 8434-2
Thread Outlet:	1-1/16"-12 UN MALE JIC - ISO 8434-2
Hex1:	32 mm 1,26"
D1:	25 mm 0,98"
L1:	50 mm 1,97"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	142,7 g 0,31 lb
* Cracking pressure: 0.2 bar

32 1,26

25 0,98

1,97 50

25 1"

VUC1/MM-11/MS

M33x2 MALE

Specs
Thread:	M33x2 MALE - ISO 6149-2
Thread Outlet:	1-11/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	48 mm 1,89"
D1:	54 mm 2,13"
L1:	72,6 mm 2,86"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	708,8 g 1,56 lb
* Cracking pressure: 0.35 bar

48 1,89

54 2,13

2,86 72,6

25 1"

VUC1/MM-11/MSA1

M33x2 MALE

Specs
Thread:	M33x2 MALE - ISO 6149-2
Thread Outlet:	1-11/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	48 mm 1,89"
D1:	54 mm 2,13"
L1:	72,6 mm 2,86"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	708 g 1,56 lb
* Cracking pressure: 0.15 bar

48 1,89

54 2,13

2,86 72,6

25 1"

VUC11/LS-11/LS

1-7/16"-12 UN MALE ORFS

Specs
Thread:	1-7/16"-12 UN MALE ORFS - ISO 8434-3
Thread Outlet:	1-7/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	38 mm 1,5"
D1:	42 mm 1,65"
L1:	50,5 mm 1,99"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	309,6 g 0,68 lb
* Cracking pressure: 0.35 bar

38 1,5

42 1,65

1,99 50,5

25 1"

VUC11/LS11/LSZC

1-7/16"-12 UN MALE ORFS

Specs
Thread:	1-7/16"-12 UN MALE ORFS - ISO 8434-3
Thread Outlet:	1-7/16"-12 UN MALE ORFS - ISO 8434-3
Hex1:	38 mm 1,5"
D1:	42 mm 1,65"
L1:	50,5 mm 1,99"
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	316 g 0,7 lb
* Cracking pressure: 10.3 bar

38 1,5

42 1,65

1,99 50,5

25 1"

VUS1/GG-1/GG G

G 1"

Specs
Thread:	G 1" - BS 5380
Thread Outlet:	G 1" - BS 5380
Hex1:	41 mm 1,61"
D1:	45 mm 1,77"
L1:	60 mm 2,36"
Vedações:	NBR
Peso:	343,7 g 0,76 lb
* Cracking pressure: 3 bar

41 1,61

45 1,77

2,36 60

Especificações Técnicas

Bitola	Tamanhos (mmInch)	Pressão de trabalho	Vazão (l/mingal/min)	Pressão de Ruptura
04	6,3 1/4"	25 MPa 3625,943 psi	5 1,321	100 MPa 100 MPa 14503,774 psi 14503,774 psi
06	10 3/8"	40 MPa 5801,51 psi	20 5,283	160 MPa 160 MPa 23206,038 psi 23206,038 psi
08	12,5 1/2"	40 MPa 5801,51 psi	35 9,246	160 MPa 160 MPa 23206,038 psi 23206,038 psi
12	20 3/4"	40 MPa 5801,51 psi	65 17,171	160 MPa 160 MPa 23206,038 psi 23206,038 psi
16	25 1"	40 MPa 5801,51 psi	90 23,775	160 MPa 160 MPa 23206,038 psi 23206,038 psi

Material:
Aço

Vedações:
NBR

Temperaturas de trabalho:
-25 °C to 125 °C -13 °F to 257 °F

Tratamento da superfície:
MATE 500 (CrIII)

Especificações:
Tipo de Válvula: Disco

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.
