Série do Produto
UHP 100
Aplicações
Industrial Ferramentas de alta Pressão

Engates para aplicações com Ultra Alta Pressão (100 MPa as outras)

Os engates rápidos da série UHP representam a solução Faster para aplicações com Ultra Alta Pressão; inovadora para todas as aplicações caracterizadas por pressões de funcionamento de 100 MPa e outras. Muito resistentes e confiáveis, estes produtos são caracterizados por sistemas de segurança redundantes, sejam visíveis que mecânicos.

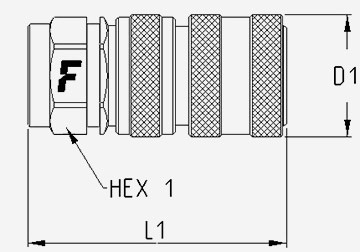

Fêmea

Fêmea

Filtrar
Unidade de medida
Código do Produto Rosca Details HEX1 D1 L1
6,3 1/4" UHP100 14GMS F BSP 1/4 FEMALE (METAL SEALING)
Specs
Vazão: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Vedações: NBR
24 0,94 28 1,1 2,45 62,3
6,3 1/4" UHP100 14NPT F NPTF 1/4" FEMALE
Specs
Vazão: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR
24 0,94 28 1,1 2,33 59,3

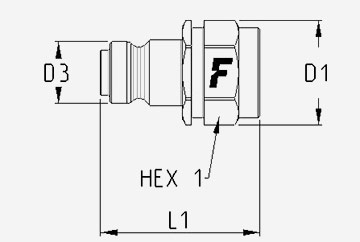

Macho

Macho

Filtrar
Unidade de medida
Código do Produto Thread Especif HEX1 D1 D3 L1
6,3 1/4" UHP100 14GMS M BSP 1/4 FEMALE (METAL SEALING)
Specs
Vazão: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Vedações: NBR
22 0,87 25 0,98 14,8 0,58 1,54 39
6,3 1/4" UHP100 14NPT M NPTF 1/4" FEMALE
Specs
Vazão: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR
22 0,87 25 0,98 14,8 0,58 1,51 38,3
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Força na Conexão (N) Macho Pressão de Ruptura Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
04 6,3 1/4" 100 MPa 14503,774 psi 4 1,057 0,008 50 300 MPa 43511,321 psi 300 MPa 43511,321 psi 300 MPa 43511,321 psi
Material:
Aço
Vedações:
NBR
Temperaturas de trabalho:
-25 °C to 100 °C -13 °F to 212 °F
Tratamento da superfície:
CrIII & Zn-Ni
Especificações:
Série de intercâmbio: MARKET
Tipo de Válvula: Disco
Conexão: Retração da Luva
Desconexão: Retração da Luva
Conexão sob Pressão: Não consentida

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

UHP 100 flow diagram
