Série do Produto
OGVFR
Aplicações
Óleo&Gás

Engate de parafuso para o setor Óleo & Gás, certificação BOP

Este engate de parafuso em particular, utilizado no setor Óleo & Gás, derivado da série padrão OGV, graças a determinados componentes e vedações é certificado API e é perfeito para aplicações BOP.
Downloads

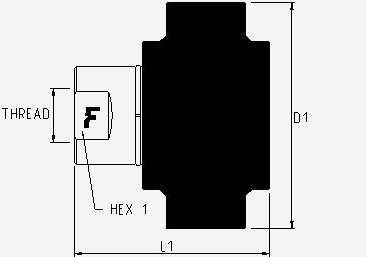

Fêmea

Fêmea

Filtrar
Unidade de medida
Código do Produto Rosca Details HEX1 HEX3 D1 L1
20 3/4" OGVFR12 34NPS F NPSF 3/4 FEMALE
Specs
Vazão: 120 (l/min) at 0.2 MPa 31,701 (gal/min) at 0.2 MPa
Temperatura: BOP to BOP BOP to BOP
Vedações: SPECIAL
32 1,26 60 2,36 65 2,56 2,84 72,2
25 1" OGVFR16 1NPS F NPSF 1 FEMALE
Specs
Vazão: 230 (l/min) at 0.2 MPa 60,76 (gal/min) at 0.2 MPa
Temperatura: BOP to BOP BOP to BOP
Vedações: SPECIAL
Peso: 1287 g 2,84 lb
41 1,61 105,5 4,15 3,45 87,6
31,5 1-1/4" OGVFR20 114NPTF NPTF 1-1/4" FEMALE
Specs
Vazão: 320 (l/min) at 0.2 MPa 84,535 (gal/min) at 0.2 MPa
Temperatura: BOP to BOP BOP to BOP
Vedações: SPECIAL
50 1,97 118,2 4,65 4,41 111,9

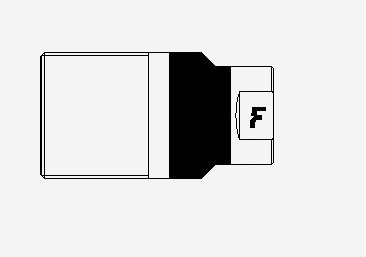

Macho

Macho

Filtrar
Unidade de medida
Código do Produto Thread Especif HEX1 D1 L1
20 3/4" OGVFR12 34NPS M NPSF 3/4 FEMALE
Specs
Vazão: 120 (l/min) at 0.2 MPa 31,701 (gal/min) at 0.2 MPa
Temperatura: BOP to BOP BOP to BOP
Vedações: SPECIAL
32 1,26 44,25 1,74 3,27 83,1
25 1" OGVFR16 1NPS M NPSF 1 FEMALE
Specs
Vazão: 230 (l/min) at 0.2 MPa 60,76 (gal/min) at 0.2 MPa
Temperatura: BOP to BOP BOP to BOP
Vedações: SPECIAL
41 1,61 57,12 2,25 4,17 106
31,5 1-1/4" OGVFR20 114NPTM NPTF 1-1/4" FEMALE
Specs
Vazão: 320 (l/min) at 0.2 MPa 84,535 (gal/min) at 0.2 MPa
Temperatura: BOP to BOP BOP to BOP
Vedações: SPECIAL
50 1,97 66,65 2,62 5,37 136,5
  • Tampas para Acopladores

Acessórios e Peças de Reposição

Alumínio caps female Tampas de Proteção - Alumínio - Fêmea
Tamanhos Código Cor
3/4"
20 mm
 TM OGV12 S
Metal
1"
25 mm
 TM OGV16 S
Metal
1-1/4"
31,5 mm
 TM OGV20 S
Metal
Alumínio caps male Tampas de Proteção - Alumínio - Macho
Tamanhos Código Cor
3/4"
20 mm
 TF OGV12 S
Metal
1"
25 mm
 TF OGV16 S
Metal
1-1/4"
31,5 mm
 TF OGV20 S
Metal
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Macho Pressão de Ruptura Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
12 20 3/4" 34,5 MPa 5003,802 psi 120 31,701 8 168 MPa 24366,34 psi 160 MPa 23206,038 psi 165 MPa 23931,227 psi
16 25 1" 34,5 MPa 5003,802 psi 230 60,76 18 165 MPa 23931,227 psi 165 MPa 23931,227 psi 172 MPa 24946,491 psi
20 31,5 1-1/4" 34,5 MPa 5003,802 psi 320 84,535 21 180 MPa 26106,793 psi 200 MPa 29007,548 psi 178 MPa 25816,717 psi
Material:
Aço
Vedações:
SPECIAL
Temperaturas de trabalho:
BOP to BOP BOP to BOP
Tratamento da superfície:
MATE 500 (CrIII) & Paint
Especificações:
Série de intercâmbio: MARKET
Tipo de Válvula: Disco
Conexão: Aperte para ligar
Desconexão: Solte para desligar
Conexão sob Pressão: Com pressão residual

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

OGVFR flow diagram
