Série do Produto
HNV brass
Aplicações
Industrial Óleo&Gás Refrigeração

Engates padrão, setor industrial, permutabilidade ISO 7241-B, versão de latão.

Engate padrão para aplicações de tipo industrial, com permutabilidade de acordo com as normas ISO 7241-B. Esta versão é de latão. Disponível com vedações de NBR ou Viton.
Downloads
Fêmea

Fêmea

Filtrar
Unidade de medida

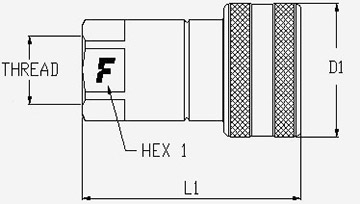

Código do Produto Rosca Details HEX1 D1 L1
3,2 1/8" HNV 18 GAS F 5 BSPP 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 89,9 g 0,2 lb
18 0,71 23 0,91 1,97 50
3,2 1/8" HNV 18 GAS F 5V BSPP 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 90,9 g 0,2 lb
18 0,71 23 0,91 1,97 50
3,2 1/8" HNV 18 NPT F 5 NPTF 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 90,9 g 0,2 lb
18 0,71 23 0,91 1,97 50
3,2 1/8" HNV 18 NPT F 5V NPTF 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 90,9 g 0,2 lb
18 0,71 23 0,91 1,97 50
6,3 1/4" HNV 14 GAS F 5 BSPP 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 118,4 g 0,26 lb
19 0,75 28 1,1 2,2 56
6,3 1/4" HNV 14 GAS F 5V BSPP 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 110,8 g 0,24 lb
19 0,75 28 1,1 2,2 56
6,3 1/4" HNV 14 NPT F 5 NPTF 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 118,4 g 0,26 lb
19 0,75 28 1,1 2,2 56
6,3 1/4" HNV 14 NPT F 5V NPTF 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 111,2 g 0,25 lb
19 0,75 28 1,1 2,2 56
10 3/8" HNV 38 GAS F 5 BSPP 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 198,6 g 0,44 lb
24 0,94 35 1,38 2,52 64
10 3/8" HNV 38 GAS F 5V BSPP 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 196,7 g 0,43 lb
24 0,94 35 1,38 2,52 64
10 3/8" HNV 38 NPT F 5 NPTF 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 198,6 g 0,44 lb
24 0,94 35 1,38 2,52 64
10 3/8" HNV 38 NPT F 5V NPTF 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 1986 g 4,38 lb
24 0,94 34 1,34 2,52 64
12,5 1/2" HNV 12 GAS F 5 BSPP 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 345,2 g 0,76 lb
30 1,18 44 1,73 2,82 71,6
12,5 1/2" HNV 12 GAS F 5V BSPP 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 348,3 g 0,77 lb
30 1,18 44 1,73 2,82 71,6
12,5 1/2" HNV 12 NPT F 5 NPTF 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 348,3 g 0,77 lb
30 1,18 44 1,73 2,81 71,5
12,5 1/2" HNV 12 NPT F 5V NPTF 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 348,3 g 0,77 lb
30 1,18 44 1,73 2,81 71,5
12,5 1/2" HNV 12-12SAE F5
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
30 1,18 44 1,73 2,81 71,5
12,5 1/2" HNV 12-12SAEF5V 3/4"-16 UNF FEMALE ORB
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 351 g 0,77 lb
30 1,18 44 1,73 2,81 71,5
20 3/4" HNV 34 GAS F 5 BSPP 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 542,4 g 1,2 lb
36 1,42 52 2,05 3,5 89
20 3/4" HNV 34 GAS F 5V BSPP 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 542,4 g 1,2 lb
36 1,42 52 2,05 3,5 89
20 3/4" HNV 34 NPT F 5 NPTF 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 542,4 g 1,2 lb
36 1,42 52 2,05 3,5 89
20 3/4" HNV 34 NPT F 5V NPTF 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 542,4 g 1,2 lb
36 1,42 52 2,05 3,5 89
25 1" HNV 1 GAS F 5 BSPP 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 919,4 g 2,03 lb
41 1,61 62 2,44 4,17 106
25 1" HNV 1 GAS F 5V BSPP 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 920,5 g 2,03 lb
41 1,61 62 2,44 4,17 106
25 1" HNV 1 NPT F 5 NPTF 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 931,5 g 2,05 lb
41 1,61 62 2,44 4,17 106
25 1" HNV 1 NPT F 5V NPTF 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 931,5 g 2,05 lb
41 1,61 62 2,44 4,17 106
37,5 1-1/2" HNV112 GAS F 5 BSPP 1-1/2" FEMALE
Specs
Vazão: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 2183,5 g 4,81 lb
65 2,56 75 2,95 4,96 126
37,5 1-1/2" HNV112 GAS F5V BSPP 1-1/2" FEMALE
Specs
Vazão: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 2183,5 g 4,81 lb
65 2,56 75 2,95 4,96 126
37,5 1-1/2" HNV112 NPT F 5 NPTF 1-1/2" FEMALE
Specs
Vazão: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
65 2,56 75 2,95 4,96 126

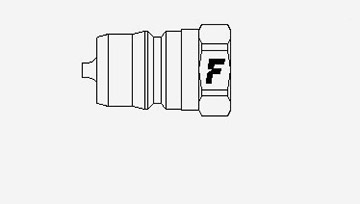

Macho

Macho

Filtrar
Unidade de medida

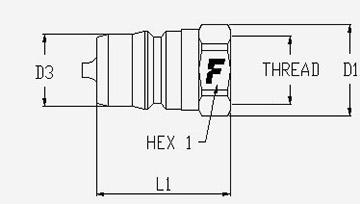

Código do Produto Thread Especif HEX1 D1 D3 L1
3,2 1/8" HNV 18 GAS M 5 BSPP 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 25,5 g 0,06 lb
18 0,71 18 0,71 10,8 0,43 1,24 31,5
3,2 1/8" HNV 18 GAS M 5V BSPP 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 25,5 g 0,06 lb
18 0,71 18 0,71 10,8 0,43 1,24 31,5
3,2 1/8" HNV 18 NPT M 5 NPTF 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 26 g 0,06 lb
16 0,63 18 0,71 10,8 0,43 1,24 31,5
3,2 1/8" HNV 18 NPT M 5V NPTF 1/8" FEMALE
Specs
Vazão: 6 (l/min) at 0.2 MPa 1,585 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 26 g 0,06 lb
16 0,63 18 0,71 10,8 0,43 1,24 31,5
6,3 1/4" HNV 14 GAS M 5 BSPP 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 37,3 g 0,08 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
6,3 1/4" HNV 14 GAS M 5V BSPP 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 37,3 g 0,08 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
6,3 1/4" HNV 14 NPT M 5 NPTF 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 37,3 g 0,08 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
6,3 1/4" HNV 14 NPT M 5V NPTF 1/4" FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 37,3 g 0,08 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
6,3 1/4" HNV 14-1210 M5V M12x1 FEMALE
Specs
Vazão: 16 (l/min) at 0.2 MPa 4,227 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 37,3 g 0,08 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
10 3/8" HNV 38 GAS M 5 BSPP 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 67,6 g 0,15 lb
24 0,94 24,5 0,96 19 0,75 1,54 39
10 3/8" HNV 38 GAS M 5V BSPP 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 61,5 g 0,14 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
10 3/8" HNV 38 NPT M 5 NPTF 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 67,6 g 0,15 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
10 3/8" HNV 38 NPT M 5V NPTF 3/8" FEMALE
Specs
Vazão: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 61,5 g 0,14 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
12,5 1/2" HNV 12 GAS M 5 BSPP 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 108,3 g 0,24 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
12,5 1/2" HNV 12 GAS M 5V BSPP 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 108,3 g 0,24 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
12,5 1/2" HNV 12 NPT M 5 NPTF 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 109,8 g 0,24 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
12,5 1/2" HNV 12 NPT M 5V NPTF 1/2" FEMALE
Specs
Vazão: 60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 110,2 g 0,24 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
20 3/4" HNV 34 GAS M 5 BSPP 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 214,8 g 0,47 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
20 3/4" HNV 34 GAS M 5V BSPP 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 214,8 g 0,47 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
20 3/4" HNV 34 NPT M 5 NPTF 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 214,8 g 0,47 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
20 3/4" HNV 34 NPT M 5V NPTF 3/4" FEMALE
Specs
Vazão: 110 (l/min) at 0.2 MPa 29,059 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 214,8 g 0,47 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
25 1" HNV 1 GAS M 5 BSPP 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 404 g 0,89 lb
41 1,61 45 1,77 37,8 1,49 2,6 66
25 1" HNV 1 GAS M 5V BSPP 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 415,1 g 0,92 lb
41 1,61 45 1,77 37,8 1,49 2,6 66
25 1" HNV 1 NPT M 5V NPTF 1" FEMALE
Specs
Vazão: 150 (l/min) at 0.2 MPa 39,626 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 415,1 g 0,92 lb
41 1,61 45 1,77 37,8 1,49 2,6 66
37,5 1-1/2" HNV112 GAS M 5 BSPP 1-1/2" FEMALE
Specs
Vazão: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 1461,7 g 3,22 lb
65 2,56 70 2,76 44,5 1,75 4,86 123,5
37,5 1-1/2" HNV112 GAS M 5V BSPP 1-1/2" FEMALE
Specs
Vazão: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatura: -20 °C to 200 °C -4 °F to 392 °F
Vedações: FKM
Peso: 1461,7 g 3,22 lb
65 2,56 70 2,76 44,5 1,75 4,86 123,5
37,5 1-1/2" HNV112 NPT M 5 NPTF 1-1/2" FEMALE
Specs
Vazão: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 1479 g 3,26 lb
65 2,56 70 2,76 44,5 1,75 4,86 123,5
  • Acessórios Vários
  • Tampas para Acopladores
  • Vedações

Acessórios e Peças de Reposição

Size (mm) Size (in) Thread Código Material
12,5 1/2" IDES27 B PVC
12,5 1/2" IDES27 G PVC
12,5 1/2" IDES27 R PVC
12,5 1/2" IDES27 V PVC
PVC caps female Tampas de Proteção - PVC - Fêmea
Tamanhos Código Cor
1"
25 mm
 TMH 1
Red
1/2"
12,5 mm
 TMH 12
Red
1/4"
6,3 mm
 TMH 14
Red
1/4"
6,3 mm
 TMH 14 N
Black
1/8"
3,2 mm
 TMH 18
Red
3/4"
20 mm
 TMH 34
Red
3/4"
20 mm
 TMH 34 N
Black
3/8"
10 mm
 TMH 38
Red
3/8"
10 mm
 TMH 38 A
Orange
3/8"
10 mm
 TMH 38 B
Blue
3/8"
10 mm
 TMH 38 G
Yellow
3/8"
10 mm
 TMH 38 N
Black
3/8"
10 mm
 TMH 38 V
Green
PVC caps male Tampas de Proteção - PVC - Macho
Tamanhos Código Cor
1"
25 mm
 TFH 1
Red
1/2"
12,5 mm
 TFH 12
Red
1/4"
6,3 mm
 TFH 14
Red
1/4"
6,3 mm
 TFH 14 N
Black
1/8"
3,2 mm
 TFH 18
Red
3/4"
20 mm
 TFH 34
Red
3/4"
20 mm
 TFH 34 N
Black
3/8"
10 mm
 TFH 38
Red
3/8"
10 mm
 TFH 38 A
Orange
3/8"
10 mm
 TFH 38 B
Blue
3/8"
10 mm
 TFH 38 G
Yellow
3/8"
10 mm
 TFH 38 N
Black
3/8"
10 mm
 TFH 38 V
Green
Alumínio caps female Tampas de Proteção - Alumínio - Fêmea
Tamanhos Código Cor
1/4"
6,3 mm
 TMH 14 S
Metal
1/8"
3,2 mm
 TMH 18 S
Metal
1-1/2"
37,5 mm
 TMH112 S
Metal
Alumínio caps male Tampas de Proteção - Alumínio - Macho
Tamanhos Código Cor
1"
25 mm
 TFH 1 S
Metal
1/4"
6,3 mm
 TFH 14 S
Metal
1/8"
3,2 mm
 TFH 18 S
Metal
3/4"
20 mm
 TFH 34 S
Metal
3/8"
10 mm
 TFH 38 S
Metal
1-1/2"
37,5 mm
 TFH112 S
Metal
Vedações
Size Thread Código
25 mm 1" F SK HNV 1 V
37,5 mm 1-1/2" F SK HNV 112 V
12,5 mm 1/2" F SK HNV 12 V
6,3 mm 1/4" F SK HNV 14 V
3,2 mm 1/8" F SK HNV 18 V
50 mm 2" F SK HNV 2 V
20 mm 3/4" F SK HNV 34 V
10 mm 3/8" F SK HNV 38 V
25 mm 1" F SK HNV 1
37,5 mm 1-1/2" F SK HNV 112
12,5 mm 1/2" F SK HNV 12
6,3 mm 1/4" F SK HNV 14
3,2 mm 1/8" F SK HNV 18
20 mm 3/4" F SK HNV 34
10 mm 3/8" F SK HNV 38
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Força na Conexão (N) Macho Pressão de Ruptura Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
02 3,2 1/8" 22 MPa 3190,83 psi 6 1,585 0,5 110 90 MPa 13053,396 psi 140 MPa 20305,283 psi 150 MPa 21755,661 psi
04 6,3 1/4" 20 MPa 2900,755 psi 16 4,227 1 75 80 MPa 11603,019 psi 120 MPa 17404,529 psi 120 MPa 17404,529 psi
06 10 3/8" 15 MPa 2175,566 psi 25 6,604 1,5 78 60 MPa 8702,264 psi 70 MPa 10152,642 psi 100 MPa 14503,774 psi
08 12,5 1/2" 17 MPa 2465,642 psi 60 15,85 2,8 97 70 MPa 10152,642 psi 90 MPa 13053,396 psi 90 MPa 13053,396 psi
12 20 3/4" 10 MPa 1450,377 psi 110 29,059 10 120 40 MPa 5801,51 psi 50 MPa 7251,887 psi 100 MPa 14503,774 psi
16 25 1" 14 MPa 2030,528 psi 150 39,626 13 180 56 MPa 8122,113 psi 58 MPa 8412,189 psi 80 MPa 11603,019 psi
24 37,5 1-1/2" 7 MPa 1015,264 psi 750 198,129 80 185 30 MPa 4351,132 psi 33 MPa 4786,245 psi 40 MPa 5801,51 psi
Material:
Latão
Vedações:
NBR
Temperaturas de trabalho:
-25 °C to 125 °C -13 °F to 257 °F
Especificações:
Série de intercâmbio: ISO 7241-B
Tipo de Válvula: Disco
Conexão: Retração da Luva
Desconexão: Retração da Luva
Conexão sob Pressão: Não consentida

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

HNV brass flow diagram
