Série do Produto

FHV IP

Aplicações

Screw to connect flat face coupling - Ingress Protection

The only screw to connect coupling certified Ingress Protection 54 (IP54). Female screw-on flat face couplings, suitable for construction equipment and heavy duty applications. The Zinc-Nickel plating guarantees a remarkable resistance to corrosion. Connectable by hand up to 35 MPa residual pressure in the male half. No hose torsion during connection and disconnection thanks to the internal bearing system. Equipped with a safety sleeve to prevent accidental disconnections due to vibrations. Aluminum and pvc dust caps available. Faster proprietary profile. Extended Temperature range (from -30° to 120 ° C) in connected configuration. To be connected with FHV ET and FHV K male coupler.

Downloads

Produtos
Especif

Fêmea

Filtrar

Unidade de medida

Código do Produto

Rosca

FHV16IP 114GAS F

BSPP 1-1/4" FEMALE

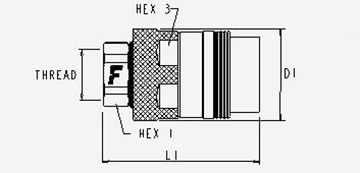

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	138 mm 5,43"
Vazão:	200 (l/min) at 0.2 MPa 52,834 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2470 g 5,45 lb

FHV16IP 114NPT F

NPTF 1-1/4" FEMALE

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	138 mm 5,43"
Vazão:	200 (l/min) at 0.2 MPa 52,834 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2470 g 5,45 lb

FHV16IP 1GAS F

BSPP 1" FEMALE

Specs
Hex1:	66 mm 2,6"
Hex3:	80 mm 3,15"
D1:	74 mm 2,91"
L1:	138 mm 5,43"
Vazão:	200 (l/min) at 0.2 MPa 52,834 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2300 g 5,07 lb

FHV16IP 1NPT F

NPTF 1" FEMALE

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	138 mm 5,43"
Vazão:	200 (l/min) at 0.2 MPa 52,834 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2303 g 5,08 lb

FHV16IP-44/16 F HD1

METRIC FLANGE 1

Specs
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	159 mm 6,26"
Vazão:	200 (l/min) at 0.2 MPa 52,834 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	3460 g 7,63 lb

31,5

FHV20IP 112GAS F

BSPP 1-1/2" FEMALE

Specs
Hex1:	60 mm 2,36"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	146,7 mm 5,78"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2630 g 5,8 lb

31,5

FHV20IP 114GAS F

BSPP 1-1/4" FEMALE

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	146,7 mm 5,78"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2630 g 5,8 lb

31,5

FHV20IP 114GAS F HD1

BSPP 1-1/4" FEMALE

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	151,7 mm 5,97"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	3200 g 7,05 lb
* Version with double bearing and greasing nipple.

31,5

FHV20IP 114NPT F

NPTF 1-1/4" FEMALE

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	146,7 mm 5,78"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2630 g 5,8 lb

31,5

FHV20IP-3/4220 F

M42x2 MALE 30S

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	166,7 mm 6,56"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2730 g 6,02 lb

31,5

FHV20IP-44/20 F

METRIC FLANGE 1-1/4

Specs
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	167,2 mm 6,58"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	3947 g 8,7 lb

31,5

FHV20IP-44/20 F HD1

METRIC FLANGE 1-1/4

Specs
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	172 mm 6,77"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	4000 g 8,82 lb

31,5

FHV20IP-44A/20 F

METRIC FLANGE 1-1/4

Specs
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	167,2 mm 6,58"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	3947 g 8,7 lb

31,5

FHV20IP-71/114GF

BSPP 1-1/4 FEMALE ORB

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	146,7 mm 5,78"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2008 g 4,43 lb

31,5

FHV20IP-71/1GF

BSPP 1 FEMALE ORB

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	146,7 mm 5,78"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2008 g 4,43 lb

31,5

FHV20IP-76/20 F

SAE FLANGE HEAD 1-1/4

Specs
Hex1:	55 mm 2,17"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	207,2 mm 8,16"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2800 g 6,17 lb

31,5

FHV20IP-8/5220 F

M52X2 MALE BULKHEAD SHORT 38S

Specs
Hex1:	60 mm 2,36"
Hex3:	70 mm 2,76"
D1:	74 mm 2,91"
L1:	189,7 mm 7,47"
Vazão:	350 (l/min) at 0.2 MPa 92,46 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	2800 g 6,17 lb

37,5

FHV24IP 112GAS F

BSPP 1-1/2" FEMALE

Specs
Hex1:	95 mm 3,74"
Hex3:	65 mm 2,56"
D1:	100 mm 3,94"
L1:	170,4 mm 6,71"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR

37,5

FHV24IP 112NPT F

NPTF 1-1/2" FEMALE

Specs
Hex1:	65 mm 2,56"
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	170,4 mm 6,71"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	5386 g 11,87 lb

37,5

FHV24IP 114SAE F

1-5/8"-12 UN FEMALE ORB

Specs
Hex1:	65 mm 2,56"
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	170,4 mm 6,71"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	5386 g 11,87 lb

37,5

FHV24IP-44/20 F

METRIC FLANGE 1-1/4

Specs
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	180,7 mm 7,11"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	6551 g 14,44 lb

37,5

FHV24IP-44/24 F

METRIC FLANGE 1-1/2

Specs
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	191,7 mm 7,55"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	7745 g 17,07 lb

37,5

FHV24IP-44/24 F HD1

METRIC FLANGE 1-1/2

Specs
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	191,7 mm 7,55"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	7800 g 17,2 lb

37,5

FHV24IP-44A/20 F

METRIC FLANGE 1-1/4

Specs
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	180,7 mm 7,11"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	6515 g 14,36 lb

37,5

FHV24IP-71/112G F

BSPP 1-1/2” FEMALE ORB

Specs
Hex1:	65 mm 2,56"
Hex3:	95 mm 3,74"
D1:	100 mm 3,94"
L1:	170,4 mm 6,71"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	5415 g 11,94 lb

37,5

FHV24IP-76/20 F

SAE FLANGE HEAD 1-1/4

Specs
Hex1:	75 mm 2,95"
D1:	100 mm 3,94"
L1:	247 mm 9,72"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	5611 g 12,37 lb

37,5

FHV24IP-76/24 F

SAE FLANGE HEAD 1-1/2

Specs
Hex1:	75 mm 2,95"
D1:	100 mm 3,94"
L1:	247 mm 9,72"
Vazão:	420 (l/min) at 0.2 MPa 110,952 (gal/min) at 0.2 MPa
Vedações:	FKM & PUR
Peso:	5611 g 12,37 lb

Tampas para Acopladores

Acessórios e Peças de Reposição

Tampas de Proteção - PVC - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TM-TF FHV08	Green
1" 25 mm	TM-TF FHV16	Green
1-1/4" 31,5 mm	TM-TF FHV20S	Green

Tampas de Proteção - PVC - Macho

Tamanhos	Código	Cor

Especificações Técnicas

Pressão de Ruptura (MPa)

Bitola	Tamanhos (mmInch)	Pressão de trabalho	Vazão (l/mingal/min)	Vazamento (ml)	Fêmea Pressão de Ruptura	Macho + Fêmea Pressão de Ruptura
16	25 1"	46 MPa 6671,736 psi	200 52,834	0,03	140 MPa 140 20305,283 psi 20305,283	160 MPa 160 23206,038 psi 23206,038
20	31,5 1-1/4"	53 MPa 7687 psi	350 92,46	0,03	140 MPa 140 20305,283 psi 20305,283	160 MPa 160 23206,038 psi 23206,038
24	37,5 1-1/2"	46 MPa 6671,736 psi	420 110,952	0,03	140 MPa 140 20305,283 psi 20305,283	160 MPa 160 23206,038 psi 23206,038

Material:
Aço

Vedações:
FKM & PUR

Temperaturas de trabalho:
-20 °C to 100 °C

Tratamento da superfície:
MATE 1000 (ZnNi)

Especificações:
Série de intercâmbio: FASTER
Tipo de Válvula: Plana
Conexão: Aperte para ligar
Desconexão: Solte para desligar
Conexão sob Pressão: Macho sob pressão

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.
