Série do Produto
FB
Aplicações
Veículos Especiais

Engates de parafuso, setor de veículos

Concebidos para o setor de transporte rodoviário de mercadorias, constituídos por uma luva roscada de latão e aletas de facilitação com hexágono para chave. Permutáveis com o mercado norte americano.
Downloads
Fêmea

Fêmea

Filtrar
Unidade de medida

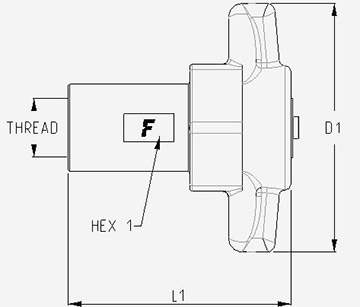

Código do Produto Rosca Details HEX1 D1 L1
20 3/4" FB 12/12 NPT F5 NPTF 1/2" FEMALE
Specs
Vazão: 62 (l/min) at 0.2 MPa 16,379 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 631,1 g 1,39 lb
30 1,18 90 3,54 3,19 81
20 3/4" FB 12/34 NPT F5 NPTF 3/4" FEMALE
Specs
Vazão: 62 (l/min) at 0.2 MPa 16,379 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 598,1 g 1,32 lb
30 1,18 90 3,54 3,19 81
25 1" FB 16/1 NPT F 5 NPTF 1" FEMALE
Specs
Vazão: 160 (l/min) at 0.2 MPa 42,268 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 1034 g 2,28 lb
36 1,42 75 2,95 3,57 90,8
31,5 1-1/4" FB 20/114NPT F5 NPTF 1-1/4" FEMALE
Specs
Vazão: 220 (l/min) at 0.2 MPa 58,118 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 1990,8 g 4,39 lb
45 1,77 127 5 3,74 95
37,5 1-1/2" FB 24/112NPT F5 NPTF 1-1/2" FEMALE
Specs
Vazão: 300 (l/min) at 0.2 MPa 79,252 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 1423,3 g 3,14 lb
50 1,97 150 5,91 4,34 110,2

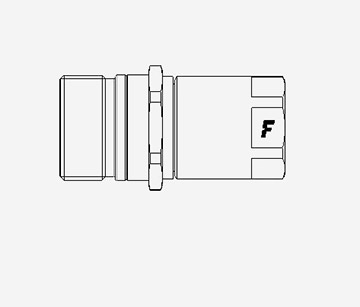

Macho

Macho

Filtrar
Unidade de medida

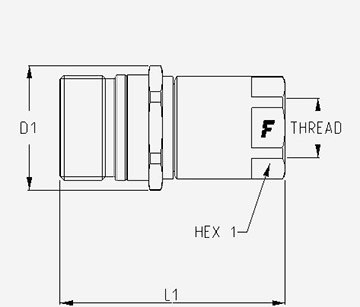

Código do Produto Thread Especif HEX1 HEX2 D1 L1
20 3/4" FB 12/12 NPT M5 NPTF 1/2" FEMALE
Specs
Vazão: 62 (l/min) at 0.2 MPa 16,379 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 438,3 g 0,97 lb
34 1,34 45 1,77 3,2 81,3
20 3/4" FB 12/34 NPT M5 NPTF 3/4" FEMALE
Specs
Vazão: 62 (l/min) at 0.2 MPa 16,379 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 425,5 g 0,94 lb
34 1,34 45 1,77 3,23 82
25 1" FB 16/1 NPT M 5 NPTF 1" FEMALE
Specs
Vazão: 160 (l/min) at 0.2 MPa 42,268 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 672,6 g 1,48 lb
40 1,57 44 1,73 3,5 89
31,5 1-1/4" FB 20/114NPT M5 NPTF 1-1/4" FEMALE
Specs
Vazão: 220 (l/min) at 0.2 MPa 58,118 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 855,3 g 1,89 lb
48 1,89 54 2,13 60 2,36 3,82 97
37,5 1-1/2" FB 24/112NPT M5 NPTF 1-1/2" FEMALE
Specs
Vazão: 300 (l/min) at 0.2 MPa 79,252 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 1318,7 g 2,91 lb
55 2,17 72 2,83 4,33 110
  • Tampas para Acopladores

Acessórios e Peças de Reposição

Alumínio caps female Tampas de Proteção - Alumínio - Fêmea
Tamanhos Código Cor
3/4"
20 mm
 TMFB 12 S
Metal
1"
25 mm
 TMFB 16 S
Metal
1-1/4"
31,5 mm
 TMFB 20 S
Metal
1-1/2"
37,5 mm
 TMFB 24 S
Metal
Alumínio caps male Tampas de Proteção - Alumínio - Macho
Tamanhos Código Cor
3/4"
20 mm
 TFFB 12 S
Metal
1"
25 mm
 TFFB 16 S
Metal
1-1/4"
31,5 mm
 TFFB 20 S
Metal
1-1/2"
37,5 mm
 TFFB 24 S
Metal
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Macho Pressão de Ruptura Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
12 20 3/4" 25 MPa 3625,943 psi 62 16,379 0,1 100 MPa 14503,774 psi 75 MPa 10877,83 psi 82 MPa 11893,095 psi
16 25 1" 23 MPa 3335,868 psi 160 42,268 0,2 130 MPa 18854,906 psi 70 MPa 10152,642 psi 80 MPa 11603,019 psi
20 31,5 1-1/4" 21 MPa 3045,792 psi 220 58,118 0,5 78 MPa 11312,944 psi 64 MPa 9282,415 psi 68 MPa 9862,566 psi
24 37,5 1-1/2" 20 MPa 2900,755 psi 300 79,252 0,7 60 MPa 8702,264 psi 60 MPa 8702,264 psi 62 MPa 8992,34 psi
Material:
Latão
Vedações:
NBR
Temperaturas de trabalho:
-25 °C to 125 °C -13 °F to 257 °F
Especificações:
Série de intercâmbio: MARKET
Tipo de Válvula: Plana
Conexão: Aperte para ligar
Desconexão: Solte para desligar
Conexão sob Pressão: Com pressão residual

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

FB flow diagram
