Série do Produto
CPV
Aplicações
Engates fêmea push-pull para aplicações agrícola, montagem de painel
Os engates fêmea da série CPV são caracterizados por uma luva de acionamento duplo que permite conexões e desconexões do tipo push-pull quando montados com montagem de anteparo e ligados a tubos flexíveis. Permutabilidade conforme a norma ISO 7241- A . Ampla gama de roscas disponíveis para a instalação.
Downloads
Data sheet
Produtos
Especif
Aplicações
Fêmea
Acessórios
Tampas para Acopladores
Acessórios Vários
Para Acopladores
Vedações
Fêmea
Filtrar
Unidade de medida
Metric
Imperial
Tamanhos (mm)
10 mm
12,5 mm
20 mm
25 mm
Tamanhos (in)
3/8"
1/2"
3/4"
1"

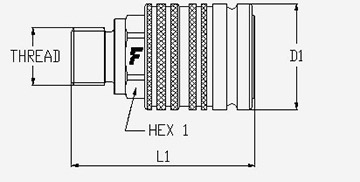

Código do Produto
Rosca
Details
HEX1
HEX2
HEX3
D1
D3
L1
10
3/8"
|3/8|
CPV06 12 GAS F
BSPP 1/2" FEMALE
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
65,5 mm
2,58"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
24
0,94
33
1,3
2,58
65,5
10
3/8"
|3/8|
CPV06 14 GAS F
BSPP 1/4" FEMALE
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
65,5 mm
2,58"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
207 g
0,46 lb
24
0,94
33
1,3
2,58
65,5
10
3/8"
|3/8|
CPV06 1615 F
M16x1.5 FEMALE
Specs
Hex1:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
64,5 mm
2,54"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
224 g
0,49 lb
24
0,94
33,2
1,31
2,54
64,5
10
3/8"
|3/8|
CPV06 38 GAS F
BSPP 3/8" FEMALE
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
64,5 mm
2,54"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
224 g
0,49 lb
24
0,94
33
1,3
2,54
64,5
10
3/8"
|3/8|
CPV061/1615 F
M16x1,5 MALE
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
62 mm
2,44"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
203,9 g
0,45 lb
24
0,94
33
1,3
2,44
62
10
3/8"
|3/8|
CPV062/1215 F
M12x1,5 MALE 6L
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
60,7 mm
2,39"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
200 g
0,44 lb
24
0,94
33
1,3
2,39
60,7
10
3/8"
|3/8|
CPV062/1415 F
M14x1,5 MALE 8L
Specs
Hex1:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
61,7 mm
2,43"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
205 g
0,45 lb
24
0,94
33,2
1,31
2,43
61,7
10
3/8"
|3/8|
CPV062/1615 F
M16x1,5 MALE 10L
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
61,7 mm
2,43"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
206,7 g
0,46 lb
24
0,94
33
1,3
2,43
61,7
10
3/8"
|3/8|
CPV062/1815 F
M18x1,5 MALE 12L
Specs
Hex1:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
61,7 mm
2,43"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
205 g
0,45 lb
24
0,94
33,2
1,31
2,43
61,7
10
3/8"
|3/8|
CPV0623/38GASF
BSPP 3/8" MALE
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
69 mm
2,72"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
220 g
0,49 lb
24
0,94
33
1,3
2,72
69
10
3/8"
|3/8|
CPV063/1615 F
M16x1.5 MALE 8S
Specs
Hex1:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
62,7 mm
2,47"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
205 g
0,45 lb
24
0,94
33,2
1,31
2,47
62,7
10
3/8"
|3/8|
CPV063/1815 F
M18x1.5 MALE 10S
Specs
Hex1:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
62,7 mm
2,47"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
205 g
0,45 lb
24
0,94
33,2
1,31
2,47
62,7
10
3/8"
|3/8|
CPV063/2015 F
M20x1.5 MALE 12S
Specs
Hex1:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
62,7 mm
2,47"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
205 g
0,45 lb
24
0,94
33,2
1,31
2,47
62,7
10
3/8"
|3/8|
CPV067/1415 F
M14x1,5 MALE BULKHEAD SHORT 8L
Specs
Hex1:
24 mm
0,94"
Hex2:
19 mm
0,75"
D1:
33 mm
1,3"
L1:
76,7 mm
3,02"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
226,3 g
0,5 lb
24
0,94
19
0,75
33
1,3
3,02
76,7
10
3/8"
|3/8|
CPV067/1615 F
M16x1,5 MALE BULKHEAD SHORT 10L
Specs
Hex1:
24 mm
0,94"
Hex3:
22 mm
0,87"
D1:
33,2 mm
1,31"
L1:
76,7 mm
3,02"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
225 g
0,5 lb
24
0,94
22
0,87
33,2
1,31
3,02
76,7
10
3/8"
|3/8|
CPV067/1815 F
M18x1.5 MALE BULKHEAD SHORT 12L
Specs
Hex1:
24 mm
0,94"
Hex3:
24 mm
0,94"
D1:
33,2 mm
1,31"
L1:
76,7 mm
3,02"
Vazão:
24 (l/min) at 0.2 MPa
6,34 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
225 g
0,5 lb
24
0,94
24
0,94
33,2
1,31
3,02
76,7
12,5
1/2"
|1/2|
CPV08 2215 F
M22x1,5 FEMALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
66 mm
2,6"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
255,1 g
0,56 lb
27
1,06
38
1,5
2,6
66
12,5
1/2"
|1/2|
CPV08 38 GAS F
BSPP 3/8" FEMALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
260,6 g
0,57 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV080/12GAS F
1/2 BSP FEMALE ORB
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
66,3 mm
2,61"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
259,5 g
0,57 lb
27
1,06
38
1,5
2,61
66,3
12,5
1/2"
|1/2|
CPV080/12SAE F
3/4"-16 UNF FEMALE ORB
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
66,3 mm
2,61"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
261,8 g
0,58 lb
27
1,06
38
1,5
2,61
66,3
12,5
1/2"
|1/2|
CPV080/1815 F
M18x1,5 FEMALE ORB
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
255,2 g
0,56 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV080/2215 F
M22x1,5 FEMALE ORB
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
66,3 mm
2,61"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
252,7 g
0,56 lb
27
1,06
38
1,5
2,61
66,3
12,5
1/2"
|1/2|
CPV080/38GAS F
3/8 BSP FEMALE ORB
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
260,8 g
0,57 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV080/58SAE F
7/8"-14 UNF FEMALE ORB
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
288 g
0,63 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV081/12SAE F
3/4"-16 UNF MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,4 mm
2,46"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
245,6 g
0,54 lb
27
1,06
38
1,5
2,46
62,4
12,5
1/2"
|1/2|
CPV081/1815 F
M18x1,5 MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65 mm
2,56"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
250 g
0,55 lb
27
1,06
38
1,5
2,56
65
12,5
1/2"
|1/2|
CPV081/2215 F
M22x1,5 MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
66,3 mm
2,61"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
255,4 g
0,56 lb
27
1,06
38
1,5
2,61
66,3
12,5
1/2"
|1/2|
CPV0810/12SAEF
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
81,3 mm
3,2"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
284,1 g
0,63 lb
27
1,06
38
1,5
3,2
81,3
12,5
1/2"
|1/2|
CPV0811/12SAEF
13/16"-16 UN MALE ORFS
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
64,1 mm
2,52"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
251,7 g
0,55 lb
27
1,06
38
1,5
2,52
64,1
12,5
1/2"
|1/2|
CPV0811/58SAEF
1"-14 UNS MALE ORFS
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
66,8 mm
2,63"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
300 g
0,66 lb
27
1,06
38
1,5
2,63
66,8
12,5
1/2"
|1/2|
CPV0812/12SAEF
13/16"-16 UN MALE BULKHEAD ORFS
Specs
Hex1:
27 mm
1,06"
Hex2:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
85,8 mm
3,38"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
310,8 g
0,69 lb
27
1,06
27
1,06
38
1,5
3,38
85,8
12,5
1/2"
|1/2|
CPV0812/38SAEF
11/16"-16 UN MALE BULKHEAD ORFS
Specs
Hex1:
27 mm
1,06"
Hex2:
25 mm
0,98"
D1:
38 mm
1,5"
L1:
83 mm
3,27"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
305 g
0,67 lb
27
1,06
25
0,98
38
1,5
3,27
83
12,5
1/2"
|1/2|
CPV0812/58SAEF
1"-14 UNS MALE BULKHEAD ORFS
Specs
Hex1:
34 mm
1,34"
Hex2:
34 mm
1,34"
D1:
38 mm
1,5"
L1:
96 mm
3,78"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
430,4 g
0,95 lb
34
1,34
34
1,34
38
1,5
3,78
96
12,5
1/2"
|1/2|
CPV0814/12SAEF
3/4"-16 UN MALE BULKHEAD JIC
Specs
Hex1:
27 mm
1,06"
Hex2:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
87,9 mm
3,46"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
288,6 g
0,64 lb
27
1,06
27
1,06
38
1,5
3,46
87,9
12,5
1/2"
|1/2|
CPV0816/12GASF
60° 1/2 BSPP MALE 60° CONE MALE THREAD
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65 mm
2,56"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
249,7 g
0,55 lb
27
1,06
38
1,5
2,56
65
12,5
1/2"
|1/2|
CPV0816/1815 F
60° 18x1,5 METRIC MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65,3 mm
2,57"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
244,6 g
0,54 lb
27
1,06
38
1,5
2,57
65,3
12,5
1/2"
|1/2|
CPV0816/2015 F
M20x1.5 MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65 mm
2,56"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
250 g
0,55 lb
27
1,06
38
1,5
2,56
65
12,5
1/2"
|1/2|
CPV0816/38GASF
60° 3/8 BSPP MALE 60° CONE MALE THREAD
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65 mm
2,56"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
250 g
0,55 lb
27
1,06
38
1,5
2,56
65
12,5
1/2"
|1/2|
CPV082/1415 F
M14x1,5 MALE 8L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
64,3 mm
2,53"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
247,7 g
0,55 lb
27
1,06
38
1,5
2,53
64,3
12,5
1/2"
|1/2|
CPV082/1615 F
M16x1,5 MALE 10L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63,8 mm
2,51"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
242,9 g
0,54 lb
27
1,06
38
1,5
2,51
63,8
12,5
1/2"
|1/2|
CPV082/1615 FRE
M16x1,5 MALE 10L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63,8 mm
2,51"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
255 g
0,56 lb
27
1,06
38
1,5
2,51
63,8
12,5
1/2"
|1/2|
CPV082/1815 F
M18x1,5 MALE 12L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
277,7 g
0,61 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV082/1815 FRE
M18x1,5 MALE 12L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
240 g
0,53 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV082/2015 F
M20x1,5 MALE 12S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63,3 mm
2,49"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
243,7 g
0,54 lb
27
1,06
38
1,5
2,49
63,3
12,5
1/2"
|1/2|
CPV082/2215 F
M22x1,5 MALE 15L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
246,2 g
0,54 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV082/2215 FRE
M22x1,5 MALE 15L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63,3 mm
2,49"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
249 g
0,55 lb
27
1,06
38
1,5
2,49
63,3
12,5
1/2"
|1/2|
CPV082/2615 F
M26x1,5 MALE 18L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
251,3 g
0,55 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV0822/1815 F
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63 mm
2,48"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
250 g
0,55 lb
27
1,06
38
1,5
2,48
63
12,5
1/2"
|1/2|
CPV0823/12GASF
BSPP 1/2" MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65,3 mm
2,57"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
220 g
0,49 lb
27
1,06
38
1,5
2,57
65,3
12,5
1/2"
|1/2|
CPV0823/38GASF
BSPP 3/8" MALE
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63,8 mm
2,51"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
220 g
0,49 lb
27
1,06
38
1,5
2,51
63,8
12,5
1/2"
|1/2|
CPV0827/58SAEF
1" - 14 UNS SAE FEMALE ORFS
Specs
Hex1:
30 mm
1,18"
D1:
38 mm
1,5"
L1:
69,3 mm
2,73"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
297 g
0,65 lb
30
1,18
38
1,5
2,73
69,3
12,5
1/2"
|1/2|
CPV083/1815 F
M18x1.5 MALE 10S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
63,3 mm
2,49"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
250 g
0,55 lb
27
1,06
38
1,5
2,49
63,3
12,5
1/2"
|1/2|
CPV083/2015 F
M20x1.5 MALE 12S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
62,3 mm
2,45"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
247,6 g
0,55 lb
27
1,06
38
1,5
2,45
62,3
12,5
1/2"
|1/2|
CPV083/2215 F
M22x1.5 MALE 14S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65,3 mm
2,57"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
250 g
0,55 lb
27
1,06
38
1,5
2,57
65,3
12,5
1/2"
|1/2|
CPV083/2415 F
M24x1,5 MALE 16S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65,3 mm
2,57"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
253,6 g
0,56 lb
27
1,06
38
1,5
2,57
65,3
12,5
1/2"
|1/2|
CPV0837/22 FTP
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
65,3 mm
2,57"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
251,2 g
0,55 lb
27
1,06
38
1,5
2,57
65,3
12,5
1/2"
|1/2|
CPV084/12GAS F
60° 1/2" BSPP MALE BULKHEAD
Specs
Hex1:
27 mm
1,06"
Hex2:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
87,8 mm
3,46"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
301,3 g
0,66 lb
27
1,06
27
1,06
38
1,5
3,46
87,8
12,5
1/2"
|1/2|
CPV084/38GAS F
60° 3/8" BSPP MALE BULKHEAD
Specs
Hex1:
27 mm
1,06"
Hex2:
24 mm
0,94"
D1:
38 mm
1,5"
L1:
87,8 mm
3,46"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
284,3 g
0,63 lb
27
1,06
24
0,94
38
1,5
3,46
87,8
12,5
1/2"
|1/2|
CPV085/1415 F
M14x1.5 MALE BULKHEAD 8L
Specs
Hex1:
27 mm
1,06"
Hex3:
19 mm
0,75"
D1:
38 mm
1,5"
L1:
89,3 mm
3,52"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
270 g
0,6 lb
27
1,06
19
0,75
38
1,5
3,52
89,3
12,5
1/2"
|1/2|
CPV085/1615 F
M16x1,5 MALE BULKHEAD 10L
Specs
Hex1:
27 mm
1,06"
Hex2:
22 mm
0,87"
D1:
38 mm
1,5"
L1:
86,3 mm
3,4"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
271,5 g
0,6 lb
27
1,06
22
0,87
38
1,5
3,4
86,3
12,5
1/2"
|1/2|
CPV085/1815 F
M18x1,5 MALE BULKHEAD 12L
Specs
Hex1:
27 mm
1,06"
Hex2:
24 mm
0,94"
D1:
38 mm
1,5"
L1:
86,3 mm
3,4"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
277,5 g
0,61 lb
27
1,06
24
0,94
38
1,5
3,4
86,3
12,5
1/2"
|1/2|
CPV085/2215 F
M22x1,5 MALE BULKHEAD 15L
Specs
Hex1:
27 mm
1,06"
Hex2:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
86,3 mm
3,4"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
296,8 g
0,65 lb
27
1,06
27
1,06
38
1,5
3,4
86,3
12,5
1/2"
|1/2|
CPV085/2615 F
M26x1,5 MALE BULKHEAD 18L
Specs
Hex1:
27 mm
1,06"
Hex3:
27 mm
1,06"
D1:
38 mm
1,5"
D3:
30 mm
1,18"
L1:
86,5 mm
3,41"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
370 g
0,82 lb
27
1,06
27
1,06
38
1,5
30
1,18
3,41
86,5
12,5
1/2"
|1/2|
CPV086/1815 F
M18x1.5 MALE BULKHEAD SHORT 10S
Specs
Hex1:
24 mm
0,94"
D1:
33 mm
1,3"
L1:
92,3 mm
3,63"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
305 g
0,67 lb
24
0,94
33
1,3
3,63
92,3
12,5
1/2"
|1/2|
CPV086/2015 F
M20x1.5 MALE BULKHEAD 12S
Specs
Hex1:
27 mm
1,06"
Hex2:
27 mm
1,06"
D1:
40 mm
1,57"
L1:
86,3 mm
3,4"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
303,9 g
0,67 lb
27
1,06
27
1,06
40
1,57
3,4
86,3
12,5
1/2"
|1/2|
CPV086/2215 F
M22x1.5 MALE BULKHEAD 14S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
320 g
0,71 lb
27
1,06
38
1,5
12,5
1/2"
|1/2|
CPV086/2415 F
M24x1.5 MALE BULKHEAD 16S
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
335 g
0,74 lb
27
1,06
38
1,5
12,5
1/2"
|1/2|
CPV087/1615 F
M16x1,5 MALE BULKHEAD SHORT 10L
Specs
Hex1:
27 mm
1,06"
Hex2:
24 mm
0,94"
D1:
38 mm
1,5"
L1:
78,8 mm
3,1"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
267,6 g
0,59 lb
27
1,06
24
0,94
38
1,5
3,1
78,8
12,5
1/2"
|1/2|
CPV087/1815 F
M18x1.5 MALE BULKHEAD SHORT 12L
Specs
Hex1:
27 mm
1,06"
Hex2:
24 mm
0,94"
D1:
38 mm
1,5"
L1:
77,3 mm
3,04"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
268,4 g
0,59 lb
27
1,06
24
0,94
38
1,5
3,04
77,3
12,5
1/2"
|1/2|
CPV087/1815 FRE
M26x1.5 MALE BULKHEAD SHORT 18L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
77,3 mm
3,04"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
268 g
0,59 lb
27
1,06
38
1,5
3,04
77,3
12,5
1/2"
|1/2|
CPV087/2215 F
M22x1.5 MALE BULKHEAD SHORT 15L
Specs
Hex1:
27 mm
1,06"
D1:
38 mm
1,5"
L1:
77,3 mm
3,04"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
281,7 g
0,62 lb
27
1,06
38
1,5
3,04
77,3
12,5
1/2"
|1/2|
CPV087/2615 F
M26x1.5 MALE BULKHEAD SHORT 18L
Specs
Hex1:
30 mm
1,18"
Hex2:
36 mm
1,42"
D1:
40 mm
1,57"
L1:
90,8 mm
3,57"
Vazão:
75 (l/min) at 0.2 MPa
19,813 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
341,1 g
0,75 lb
30
1,18
36
1,42
40
1,57
3,57
90,8
20
3/4"
|3/4|
CPV12 34GAS F
BSPP 3/4" FEMALE
Specs
Hex1:
34 mm
1,34"
D1:
46 mm
1,81"
L1:
95,3 mm
3,75"
Vazão:
160 (l/min) at 0.2 MPa
42,268 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
320 g
0,71 lb
34
1,34
46
1,81
3,75
95,3
25
1"
|1|
CPV16 1GAS F
BSPP 1" FEMALE
Specs
Hex1:
42 mm
1,65"
D1:
54 mm
2,13"
L1:
102,3 mm
4,03"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
778 g
1,72 lb
42
1,65
54
2,13
4,03
102,3
25
1"
|1|
CPV16 1SAE F
1-5/16"-12 UN FEMALE ORB
Specs
Hex1:
42 mm
1,65"
D1:
54 mm
2,13"
L1:
100,3 mm
3,95"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
765 g
1,69 lb
42
1,65
54
2,13
3,95
100,3
25
1"
|1|
CPV16 34GAS F
BSPP 3/4" FEMALE
Specs
Hex1:
38 mm
1,5"
D1:
54 mm
2,13"
L1:
97,3 mm
3,83"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
711,2 g
1,57 lb
38
1,5
54
2,13
3,83
97,3
25
1"
|1|
CPV160/1GAS F
1 BSP FEMALE ORB
Specs
Hex1:
42 mm
1,65"
D1:
54 mm
2,13"
L1:
100,3 mm
3,95"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
762,5 g
1,68 lb
42
1,65
54
2,13
3,95
100,3
25
1"
|1|
CPV160/34GAS F
3/4 BSP FEMALE ORB
Specs
Hex1:
38 mm
1,5"
D1:
54 mm
2,13"
L1:
97,3 mm
3,83"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
713,9 g
1,57 lb
38
1,5
54
2,13
3,83
97,3
25
1"
|1|
CPV162/2615 F
M26x1,5 MALE 18L
Specs
Hex1:
38 mm
1,5"
D1:
54 mm
2,13"
L1:
96,3 mm
3,79"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
691,8 g
1,53 lb
38
1,5
54
2,13
3,79
96,3
25
1"
|1|
CPV162/302 F
M30x2 MALE 22L
Specs
Hex1:
38 mm
1,5"
D1:
54 mm
2,13"
L1:
96,8 mm
3,81"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
689,2 g
1,52 lb
38
1,5
54
2,13
3,81
96,8
25
1"
|1|
CPV162/362 F
M36x2 MALE 28L
Specs
Hex1:
38 mm
1,5"
D1:
54 mm
2,13"
L1:
95,3 mm
3,75"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
690 g
1,52 lb
38
1,5
54
2,13
3,75
95,3
25
1"
|1|
CPV163/302 F
M30x2 MALE 20S
Specs
Hex1:
38 mm
1,5"
D1:
54 mm
2,13"
L1:
100,3 mm
3,95"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
710,2 g
1,57 lb
38
1,5
54
2,13
3,95
100,3
25
1"
|1|
CPV163/362 F
M36x2 MALE 25S
Specs
D1:
54 mm
2,13"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
715 g
1,58 lb
54
2,13
25
1"
|1|
CPV165/2615 F
M26x1,5 MALE BULKHEAD 18L
Specs
Hex1:
38 mm
1,5"
Hex2:
36 mm
1,42"
D1:
54 mm
2,13"
L1:
124,3 mm
4,89"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
801,1 g
1,77 lb
38
1,5
36
1,42
54
2,13
4,89
124,3
25
1"
|1|
CPV165/302 F
M30x2 MALE BULKHEAD 22L
Specs
Hex1:
41 mm
1,61"
Hex2:
41 mm
1,61"
D1:
54 mm
2,13"
L1:
116,8 mm
4,6"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
Peso:
836,2 g
1,84 lb
41
1,61
41
1,61
54
2,13
4,6
116,8
25
1"
|1|
CPV165/362 F
M36x2 MALE BULKHEAD 28L
Specs
Hex1:
42 mm
1,65"
Hex2:
46 mm
1,81"
D1:
54 mm
2,13"
L1:
113,8 mm
4,48"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Temperatura:
-25 °C to 125 °C
-13 °F to 257 °F
Vedações:
NBR
42
1,65
46
1,81
54
2,13
4,48
113,8
25
1"
|1|
CPV166/302 F
M30x2 MALE BULKHEAD 20S
Specs
D1:
54 mm
2,13"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
715 g
1,58 lb
54
2,13
25
1"
|1|
CPV166/362 F
M36x2 MALE BULKHEAD 25S
Specs
D1:
54 mm
2,13"
Vazão:
270 (l/min) at 0.2 MPa
71,326 (gal/min) at 0.2 MPa
Vedações:
NBR
Peso:
715 g
1,58 lb
54
2,13
Tampas para Acopladores
Acessórios Vários
Para Acopladores
Vedações
Acessórios e Peças de Reposição
Size (mm)
Size (in)
Thread
Código
Material
12,5
1/2"
SD 12
Aço
12,5
1/2"
MF
AD 08-FFHF-NVM
Aço
12,5
1/2"
AE12+OR12
12,5
1/2"
F
D12 B
Plástico
Tampas de Proteção - PVC - Fêmea
Tamanhos
Código
Cor
1/2"
12,5 mm
TM 12 L
Blue
1/2"
12,5 mm
TM 12 L/A
Orange
1/2"
12,5 mm
TM 12 L/G
Yellow
1/2"
12,5 mm
TM 12 L/GR
Grey
1/2"
12,5 mm
TM 12 L/M
Brown
1/2"
12,5 mm
TM 12 L/N
Black
1/2"
12,5 mm
TM 12 L/R
Red
1/2"
12,5 mm
TM 12 L/V
Green
1/2"
12,5 mm
TM 12-38
Blue
1/2"
12,5 mm
TM 12-38 C
LightBlue
1/2"
12,5 mm
TM 12-38 G
Yellow
1/2"
12,5 mm
TM 12-38 GR
Grey
1/2"
12,5 mm
TM 12-38 M
Brown
1/2"
12,5 mm
TM 12-38 N
Black
1/2"
12,5 mm
TM 12-38 P R4008
Purple
1/2"
12,5 mm
TM 12-38 R
Red
1/2"
12,5 mm
TM 12-38 V
Green
1"
25 mm
TMA 1
Yellow
1"
25 mm
TMA 1 N
Black
1"
25 mm
TMA 1 R
Red
3/4"
20 mm
TMA 34 N
Black
3/4"
20 mm
TMA 34 R
Red
3/8"
10 mm
TMA 38
Yellow
3/8"
10 mm
TMA 38 A
Orange
3/8"
10 mm
TMA 38 B
Blue
3/8"
10 mm
TMA 38 N
Black
3/8"
10 mm
TMA 38 R
Red
3/8"
10 mm
TMA 38 V
Green
Tampas de Proteção - PVC - Macho
Tamanhos
Código
Cor
Tampas de Proteção - Alumínio - Fêmea
Tamanhos
Código
Cor
1/2"
12,5 mm
TM 12 S
Metal
Tampas de Proteção - Alumínio - Macho
Tamanhos
Código
Cor
Tampas de Proteção - Acetal Resin - Fêmea
Tamanhos
Código
Cor
1/2"
12,5 mm
TA 12 C
LightBlue
Tampas de Proteção - Acetal Resin - Macho
Tamanhos
Código
Cor
Vedações
Size
Thread
Código
12,5 mm
1/2"
SK NV 12
25 mm
1"
F
SK ANV 1
20 mm
3/4"
F
SK ANV 34
10 mm
3/8"
F
SK ANV 38
Tractor-Towed Beach Cleaners
Especificações Técnicas
Pressão de Ruptura (MPa)
Pressão de Ruptura (psi)
Bitola
Tamanhos (
mm
Inch
)
Pressão de trabalho
Vazão (
l/min
gal/min
)
Vazamento (ml)
Força na Conexão (N)
Fêmea
Pressão de Ruptura
Macho + Fêmea
Pressão de Ruptura
06
10
3/8"
27 MPa
3916,019 psi
24
6,34
1,3
120
130 MPa
130
18854,906 psi
18854,906
110 MPa
110
15954,151 psi
15954,151
08
12,5
1/2"
25 MPa
3625,943 psi
75
19,813
1,8
110
120 MPa
120
17404,529 psi
17404,529
100 MPa
100
14503,774 psi
14503,774
12
20
3/4"
25 MPa
3625,943 psi
160
42,268
5
260
100 MPa
100
14503,774 psi
14503,774
100 MPa
100
14503,774 psi
14503,774
16
25
1"
22 MPa
3190,83 psi
270
71,326
13
220
110 MPa
110
15954,151 psi
15954,151
90 MPa
90
13053,396 psi
13053,396
Material:
Aço
Vedações:
NBR
Temperaturas de trabalho:
-25 °C to 125 °C
-13 °F to 257 °F
Tratamento da superfície:
MATE 500 (CrIII)
Warnings:
This product can expose you to chemicals such as Lead or Nickel which are known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to
www.p65warnings.ca.gov
.
Especificações:
Série de intercâmbio: ISO 7241-A
Tipo de Válvula: Disco
Conexão: Pressione para ligar
Desconexão: Puxar para desligar
Conexão sob Pressão: Não consentida
Faster Payoff
Espere, por favor...
A operação solicitada poderia levar alguns segundos
