Série do Produto
Auxiliary Lines Block (3 ports)
Aplicações

Fusão com engates para aplicações no campo das Construções

O primeiro bloco de ferro fundido que permite uma rápida conexão e desconexão dos equipamentos para skid steer e outras máquinas para a construção civil. os cartuchos usufruem de todos os benefícios da tecnologia da série FFH. A característica de descompressão permite conectar o circuito sob pressão residual em ambas as extremidades. É garantida uma alta capacidade de fluxo usando cartuchos de 3/4” ao invés de 1/2” (ambas as medidas podem ser montadas no mesmo bloco).
Downloads

Macho

Filtrar
Unidade de medida

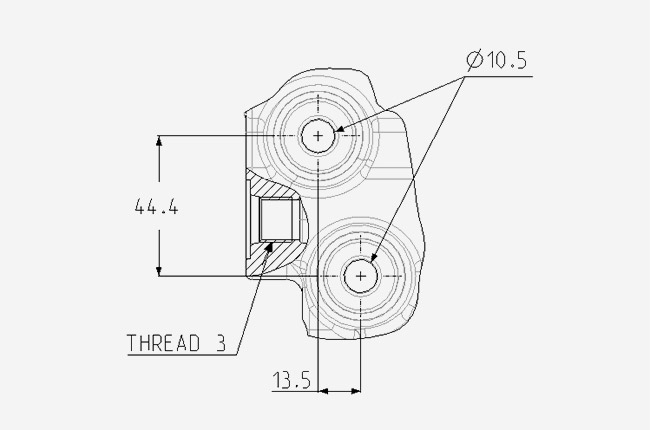

Código do Produto Thread Especif L1 L2 Número Engates Engates
12,5 1/2" 4BD4FH08-11/12S 13/16"-16 UN MALE ORFS
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4346 g 9,58 lb
7,04 178,7 3 3
12,5 1/2" 4BD4FH08-11/1S 1-7/16"-12 UN MALE ORFS
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4536,2 g 10 lb
7,21 183,2 3 3
12,5 1/2" 4BD4FH08-11/34S 1-3/16"-12 UN MALE ORFS
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4415 g 9,73 lb
7,19 182,7 3 3
12,5 1/2" 4BD4FH08-13/34S 1-1/16"-12 UN MALE JIC
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4380 g 9,66 lb
7,39 187,6 3 3
12,5 1/2" 4BD4FH08-13/58S 7/8"-14 UNF MALE JIC
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4309 g 9,5 lb
7,28 185 3 3
12,5 1/2" 4BD4FH08-3/2415 M24x1,5 Male
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Vedações: NBR & PUR
7,09 180 3 3
12,5 1/2" 4BD4FH08-58SAE 7/8"-14 UNF FEMALE ORB
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4659 g 10,27 lb
7,38 187,5 3 3
12,5 1/2" 4BD4FH08-A 1-3/16"-12 UN MALE ORFS
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
7,57 192,4 3 3
12,5 1/2" 4BD4FH08-C BSPP 3/4" FEMALE
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4651 g 10,25 lb
7,38 187,5 3 3
12,5 1/2" 4BD4FH08-D 1-1/16"-12 UN 90° MALE
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 5148,6 g 11,35 lb
8,46 215 3 3
12,5 1/2" 4BD4FH08-E 7/8"-14 UNF MALE JIC
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4459,6 g 9,83 lb
7,67 194,7 3 3
12,5 1/2" 4BD4FH08-F 1-3/16"-12 UN MALE ORFS
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4519 g 9,96 lb
7,44 189 3 3
20 3/4" 4BD4FH12-11/1S 1-7/16"-12 UN MALE ORFS
Specs
Vazão: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 5099,4 g 11,24 lb
7,99 203 3 3
20 3/4" 4BD4FH12-13/1S 1 - 5/16" - 12 UN MALE JIC
Specs
Vazão: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 5995,6 g 13,22 lb
8,21 208,6 3 3
20 3/4" 4BD4FH12-13/34S 1-1/16"-12 UN MALE JIC
Specs
Vazão: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 4905 g 10,81 lb
8,17 207,4 3 3
20 3/4" 4BD4FH12-B 1-7/16"-12 UN MALE ORFS
Specs
Vazão: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 5158 g 11,37 lb
8,24 209,3 3 3
20 3/4" 4BD4FH12-C BSPP 3/4" FEMALE
Specs
Vazão: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Vedações: NBR & PUR
Peso: 5158 g 11,37 lb
8,16 207,3 7,64 194 3 3
  • Acessórios para 4BD4FH
  • Vedações

Acessórios e Peças de Reposição

Size (mm) Size (in) Thread Código Material
10 3/8" KIT 4BD-FFH06F Aço
10 3/8" KIT 4BD-FFH06M Aço
M KIT 4FH 13/1S Aço
M KIT 4FH 13/58S Aço
12,5 1/2" KIT 4FH08 F Aço
12,5 1/2" KIT 4FH08 M Aço
20 3/4" KIT 4FH12 F Aço
20 3/4" KIT 4FH12 M Aço
M KIT 4FH 2/1815 Aço
M KIT 4BD-3/2415 Aço
M KIT 4FH 13/38S Aço
Vedações
Size Thread Código
10 mm 3/8" SK FFH06
12,5 mm 1/2" SK FFH08
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Força na Conexão (N) Macho Pressão de Ruptura Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
08 12,5 1/2" 35 MPa 5076,321 psi 100 26,417 0,01 200 125 MPa 18129,717 psi 125 MPa 18129,717 psi 125 MPa 18129,717 psi
12 20 3/4" 35 MPa 5076,321 psi 145 38,305 0,02 230 125 MPa 18129,717 psi 125 MPa 18129,717 psi 125 MPa 18129,717 psi
Material:
Ferro fundido & Aço
Vedações:
NBR & PUR
Temperaturas de trabalho:
-25 °C to 100 °C -13 °F to 212 °F
Tratamento da superfície:
MATE 500 (CrIII) & MATE 1000 (ZnNi)
Especificações:
Série de intercâmbio: ISO 16028
Tipo de Válvula: Plana
Conexão: Pressione para ligar
Desconexão: Retração da Luva
Conexão sob Pressão: Com pressão em ambos M/F
