Product series
VVS
Applicazioni
Costruzioni Industriale Oil&Gas Strumenti ad alta pressione

Innesti a vite per applicazioni con pressione elevata, intercambiabilità Faster

Gli innesti della serie VVS sono comunemente utilizzati per tutte quelle applicazioni caratterizzate da pressioni di esercizio elevate. Componenti interni molto robusti garantiscono la massima sicurezza ed affidabilità. Intercambiabili secondo profilo Faster. Anche disponibili in acciaio inossidabile AISI 316.
Downloads
Femmina

Femmina

Filtra
Unità di Misura
Codice Prodotto Thread Details HEX1 HEX3 D1 L1
6,3 1/4" VVS 14 GAS F BSPP 1/4" FEMALE
Specs
Portata: 8 (l/min) at 0.2 MPa 2,113 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 211,9 g 0,47 lb
22 0,87 27 1,06 30 1,18 2,68 68
6,3 1/4" VVS 14 NPT F NPTF 1/4" FEMALE
Specs
Portata: 8 (l/min) at 0.2 MPa 2,113 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 211,9 g 0,47 lb
22 0,87 27 1,06 30 1,18 2,68 68
10 3/8" VVS 38 GAS F BSPP 3/8" FEMALE
Specs
Portata: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 376,9 g 0,83 lb
30 1,18 36 1,42 40 1,57 2,99 76
10 3/8" VVS 38 NPT F NPTF 3/8" FEMALE
Specs
Portata: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 376,9 g 0,83 lb
30 1,18 36 1,42 40 1,57 2,99 76
12,5 1/2" VVS 12 GAS F BSPP 1/2" FEMALE
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 573,4 g 1,26 lb
34 1,34 41 1,61 45 1,77 3,43 87
12,5 1/2" VVS 12 NPT F NPTF 1/2" FEMALE
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 575,6 g 1,27 lb
34 1,34 41 1,61 45 1,77 3,43 87
20 3/4" VVS 34 GAS F BSPP 3/4" FEMALE
Specs
Portata: 55 (l/min) at 0.2 MPa 14,529 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 976,3 g 2,15 lb
41 1,61 50 1,97 55 2,17 4,17 106
20 3/4" VVS 34 NPT F NPTF 3/4" FEMALE
Specs
Portata: 55 (l/min) at 0.2 MPa 14,529 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 986,4 g 2,17 lb
41 1,61 50 1,97 55 2,17 4,17 106
25 1" VVS 1 GAS F BSPP 1" FEMALE
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 1445,9 g 3,19 lb
50 1,97 55 2,17 60 2,36 4,88 124
25 1" VVS 1 NPT F NPTF 1" FEMALE
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 1445,9 g 3,19 lb
50 1,97 55 2,17 60 2,36 4,88 124
31,5 1-1/4" VVS114 GAS F BSPP 1-1/4" FEMALE
Specs
Portata: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 2913,4 g 6,42 lb
65 2,56 75 2,95 80 3,15 5,98 152
31,5 1-1/4" VVS114 NPT F NPTF 1-1/4" FEMALE
Specs
Portata: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 2913,4 g 6,42 lb
65 2,56 75 2,95 80 3,15 5,98 152
37,5 1-1/2" VVS112 GAS F BSPP 1-1/2" FEMALE
Specs
Portata: 300 (l/min) at 0.2 MPa 79,252 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 4536,2 g 10 lb
75 2,95 90 3,54 98 3,86 6,77 172
37,5 1-1/2" VVS112 NPT F NPTF 1-1/2" FEMALE
Specs
Portata: 300 (l/min) at 0.2 MPa 79,252 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 4536,2 g 10 lb
75 2,95 90 3,54 98 3,86 6,77 172
50 2" VVS 2 GAS F BSPP 2" FEMALE
Specs
Portata: 1000 (l/min) at 0.2 MPa 264,172 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 8714,5 g 19,21 lb
100 3,94 125 4,92 129 5,08 8,11 206
50 2" VVS 2 NPT F NPTF 2" FEMALE
Specs
Portata: 1000 (l/min) at 0.2 MPa 264,172 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 8714,5 g 19,21 lb
100 3,94 125 4,92 129 5,08 8,15 207
Maschio

Maschio

Filtra
Unità di Misura

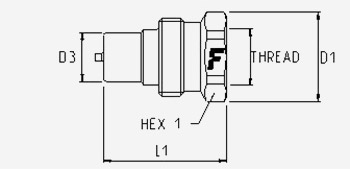

Codice Prodotto Thread Specs HEX1 D1 D3 L1
6,3 1/4" VVS 14 GAS M BSPP 1/4" FEMALE
Specs
Portata: 8 (l/min) at 0.2 MPa 2,113 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 89,8 g 0,2 lb
25 0,98 28 1,1 14,1 0,56 1,69 43
6,3 1/4" VVS 14 NPT M NPTF 1/4" FEMALE
Specs
Portata: 8 (l/min) at 0.2 MPa 2,113 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 91,7 g 0,2 lb
32 1,26 28 1,1 14,1 0,56 1,89 48
10 3/8" VVS 38 GAS M BSPP 3/8" FEMALE
Specs
Portata: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 150,9 g 0,33 lb
30 1,18 35 1,38 18,9 0,74 1,89 48
10 3/8" VVS 38 NPT M NPTF 3/8" FEMALE
Specs
Portata: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 150,9 g 0,33 lb
30 1,18 35 1,38 18,9 0,74 1,89 48
12,5 1/2" VVS 12 GAS M BSPP 1/2" FEMALE
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 183,1 g 0,4 lb
34 1,34 38 1,5 20,5 0,81 2,09 53
12,5 1/2" VVS 12 NPT M NPTF 1/2" FEMALE
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 183,1 g 0,4 lb
34 1,34 38 1,5 20,5 0,81 2,09 53
20 3/4" VVS 34 GAS M BSPP 3/4" FEMALE
Specs
Portata: 55 (l/min) at 0.2 MPa 14,529 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 360,9 g 0,8 lb
46 1,81 50 1,97 27,9 1,1 2,48 63
20 3/4" VVS 34 NPT M NPTF 3/4" FEMALE
Specs
Portata: 55 (l/min) at 0.2 MPa 14,529 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 360,9 g 0,8 lb
45 1,77 50 1,97 27,9 1,1 2,48 63
25 1" VVS 1 GAS M BSPP 1" FEMALE
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 529,5 g 1,17 lb
50 1,97 55 2,17 31,3 1,23 2,83 72
25 1" VVS 1 NPT M NPTF 1" FEMALE
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 529,5 g 1,17 lb
50 1,97 55 2,17 31,3 1,23 2,83 72
31,5 1-1/4" VVS114 GAS M BSPP 1-1/4" FEMALE
Specs
Portata: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 1054 g 2,32 lb
65 2,56 70 2,76 43,9 1,73 3,39 86
31,5 1-1/4" VVS114 NPT M NPTF 1-1/4" FEMALE
Specs
Portata: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 1054 g 2,32 lb
65 2,56 70 2,76 43,9 1,73 3,39 86
37,5 1-1/2" VVS112 GAS M BSPP 1-1/2" FEMALE
Specs
Portata: 300 (l/min) at 0.2 MPa 79,252 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 1711,8 g 3,77 lb
80 3,15 84 3,31 53,4 2,1 3,74 95
37,5 1-1/2" VVS112 NPT M NPTF 1-1/2" FEMALE
Specs
Portata: 300 (l/min) at 0.2 MPa 79,252 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 1711,8 g 3,77 lb
80 3,15 84 3,31 53,4 2,1 3,74 95
50 2" VVS 2 GAS M BSPP 2" FEMALE
Specs
Portata: 1000 (l/min) at 0.2 MPa 264,172 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 4936,8 g 10,88 lb
110 4,33 115 4,53 81,9 3,22 4,65 118
50 2" VVS 2 NPT M NPTF 2" FEMALE
Specs
Portata: 1000 (l/min) at 0.2 MPa 264,172 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 4936,8 g 10,88 lb
110 4,33 115 4,53 81,9 3,22 4,65 118
  • Tappi per Innesti
  • Guarnizioni

Accessori e Ricambi

Alluminio caps female Tappi di Protezione - Alluminio - Femmina
Dimensioni Codice Colore
1"
25 mm
 TMV 1 S
Metal
1/2"
12,5 mm
 TMV 12 S
Metal
1/4"
6,3 mm
 TMV 14 S
Metal
2"
50 mm
 TMV 2 S
Metal
3/4"
20 mm
 TMV 34 S
Metal
3/8"
10 mm
 TMV 38 S
Metal
1-1/2"
37,5 mm
 TMV112 S
Metal
1-1/4"
31,5 mm
 TMV114 S
Metal
1/2"
12,5 mm
 TMVM 12 SN
Metal
1/2"
12,5 mm
 TMVM 12 SR
Red
3/8"
10 mm
 TMVM 38 SB
Blue
3/8"
10 mm
 TMVM 38 SG
Yellow
3/8"
10 mm
 TMVM 38 SN
Black
3/8"
10 mm
 TMVM 38 SR
Red
Alluminio caps male Tappi di Protezione - Alluminio - Maschio
Dimensioni Codice Colore
1"
25 mm
 TFV 1 S
Metal
1/2"
12,5 mm
 TFV 12 S
Metal
1/4"
6,3 mm
 TFV 14 S
Metal
2"
50 mm
 TFV 2 S
Metal
3/4"
20 mm
 TFV 34 S
Metal
3/8"
10 mm
 TFV 38 S
Metal
1-1/2"
37,5 mm
 TFV112 S
Metal
1-1/4"
31,5 mm
 TFV114 S
Metal
1/2"
12,5 mm
 TFVM 12 SR
Red
3/8"
10 mm
 TFVM 38 SB
Blue
3/8"
10 mm
 TFVM 38 SG
Yellow
3/8"
10 mm
 TFVM 38 SN
Black
3/8"
10 mm
 TFVM 38 SR
Red
Acciaio Inossidabile caps female Tappi di Protezione - Acciaio Inossidabile - Femmina
Dimensioni Codice Colore
1"
25 mm
 TMV 1 SS
Metal
1/2"
12,5 mm
 TMV 12 SS
Metal
1/4"
6,3 mm
 TMV 14 SS
Metal
2"
50 mm
 TMV 2 SS
Metal
3/4"
20 mm
 TMV 34 SS
Metal
3/8"
10 mm
 TMV 38 SS
Metal
1-1/2"
37,5 mm
 TMV112 SS
Metal
1-1/4"
31,5 mm
 TMV114 SS
Metal
Acciaio Inossidabile caps male Tappi di Protezione - Acciaio Inossidabile - Maschio
Dimensioni Codice Colore
1"
25 mm
 TFV 1 SS
1/2"
12,5 mm
 TFV 12 SS
1/4"
6,3 mm
 TFV 14 SS
Metal
2"
50 mm
 TFV 2 SS
3/4"
20 mm
 TFV 34 SS
3/8"
10 mm
 TFV 38 SS
Metal
1-1/2"
37,5 mm
 TFV112 SS
Metal
1-1/4"
31,5 mm
 TFV114 SS
Guarnizioni
Size Thread Codice
12,5 mm 1/2" SK NV 12
25 mm 1" F SK NV 1
6,3 mm 1/4" F SK NV 14
20 mm 3/4" F SK NV 34
10 mm 3/8" F SK NV 38
37,5 mm 1-1/2" F SK VVS 112
31,5 mm 1-1/4" F SK VVS 114
50 mm 2" F SK VVS 2
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
04 6,3 1/4" 80 MPa 11603,019 psi 8 2,113 0,4 240 MPa 34809,057 psi 240 MPa 34809,057 psi 250 MPa 36259,435 psi
06 10 3/8" 80 MPa 11603,019 psi 18 4,755 0,8 340 MPa 49312,831 psi 350 MPa 50763,208 psi 240 MPa 34809,057 psi
08 12,5 1/2" 70 MPa 10152,642 psi 40 10,567 1,3 210 MPa 30457,925 psi 210 MPa 30457,925 psi 210 MPa 30457,925 psi
12 20 3/4" 70 MPa 10152,642 psi 55 14,529 1,8 240 MPa 34809,057 psi 210 MPa 30457,925 psi 230 MPa 33358,68 psi
16 25 1" 63 MPa 9137,377 psi 100 26,417 8 190 MPa 27557,17 psi 240 MPa 34809,057 psi 190 MPa 27557,17 psi
20 31,5 1-1/4" 60 MPa 8702,264 psi 140 36,984 15 180 MPa 26106,793 psi 180 MPa 26106,793 psi 200 MPa 29007,548 psi
24 37,5 1-1/2" 40 MPa 5801,51 psi 300 79,252 38 120 MPa 17404,529 psi 150 MPa 21755,661 psi 150 MPa 21755,661 psi
32 50 2" 35 MPa 5076,321 psi 1000 264,172 46 130 MPa 18854,906 psi 130 MPa 18854,906 psi 105 MPa 15228,962 psi
Materiale:
Acciaio
Guarnizioni:
NBR
Temperature di lavoro:
-25 °C to 125 °C -13 °F to 257 °F
Trattamento della superficie:
MATE 500 (CrIII)
Specifiche:
Series Interchange: FASTER
Tipo Valvola: a Funghetto
Connessione: Avvitare per collegare
Disconnessione: Svitare per scollegare
Connessione in Pressione: Non consentita

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar
Le dimensioni sono riportate nel grafico.

VVS flow diagram
