Product series
PH406
Applicazioni
Costruzioni Veicoli Speciali

MultiFaster, versione per alta pressione, 4 linee dimensioni 06.

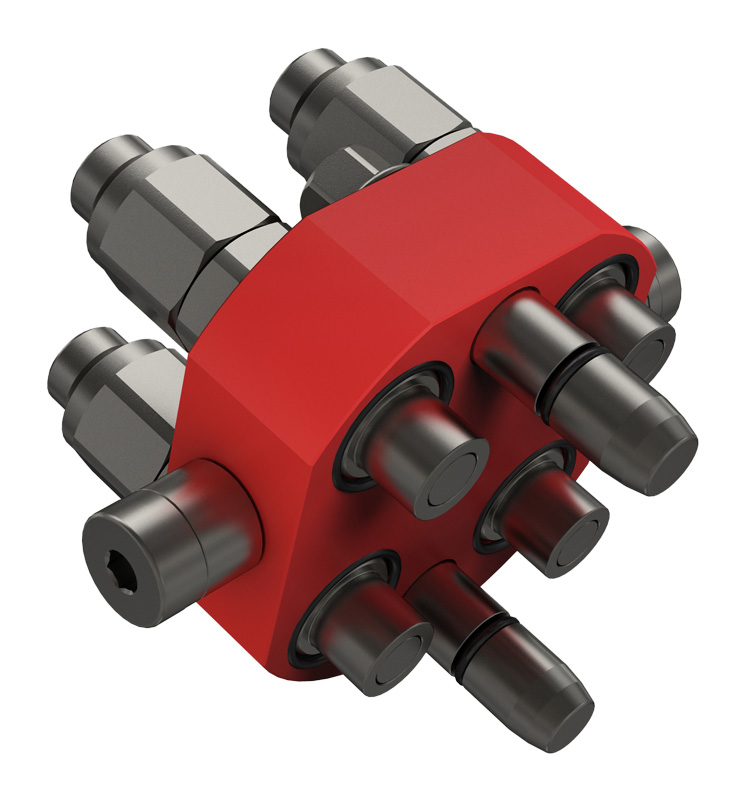

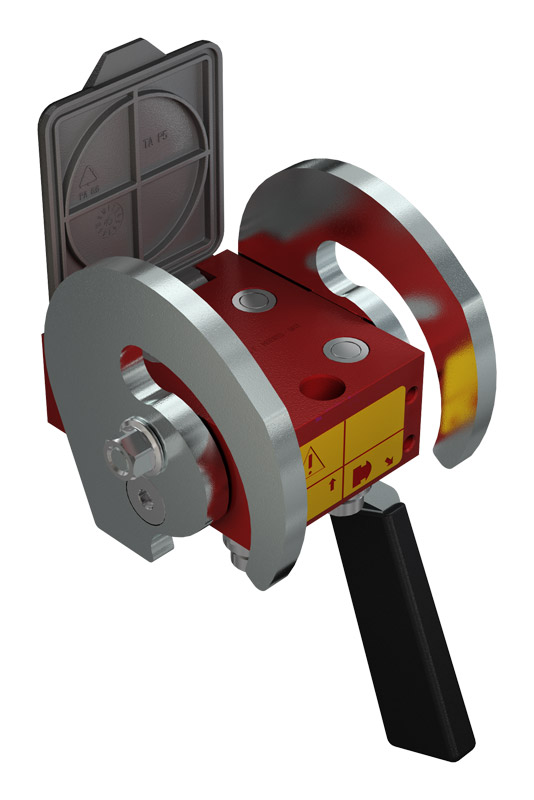

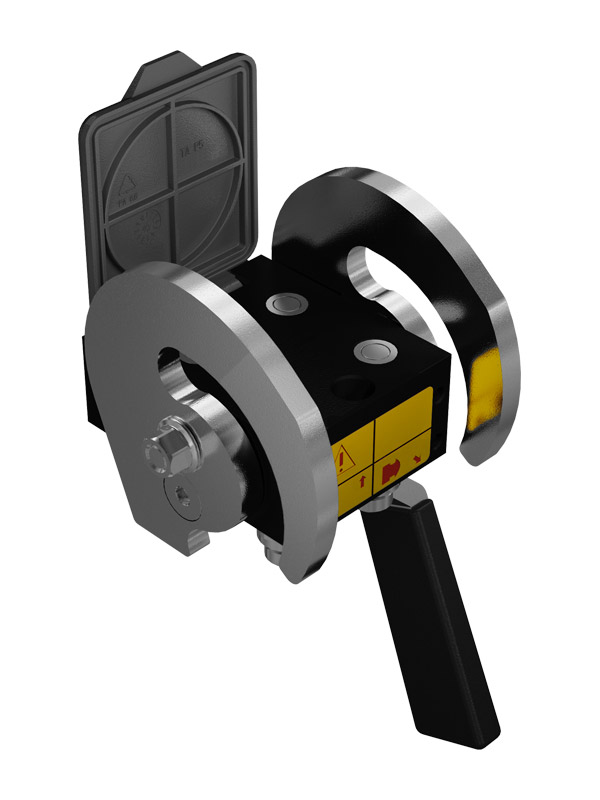

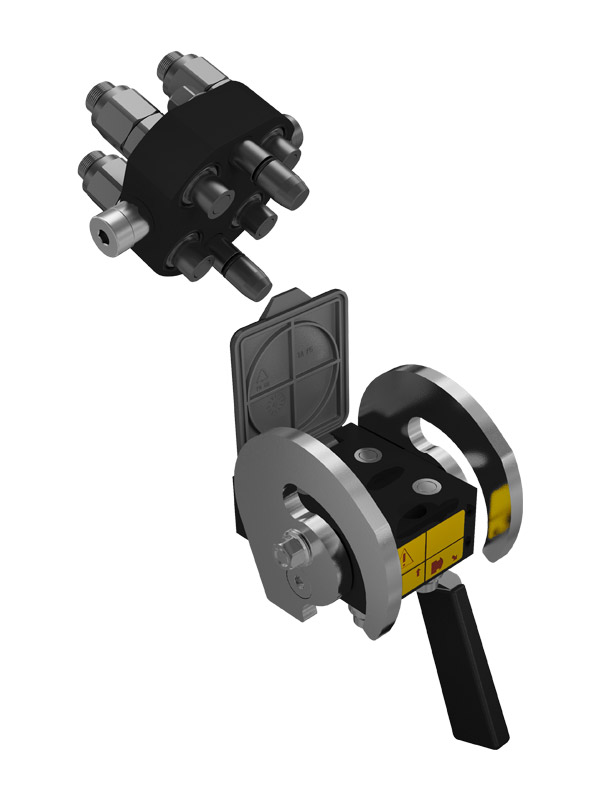

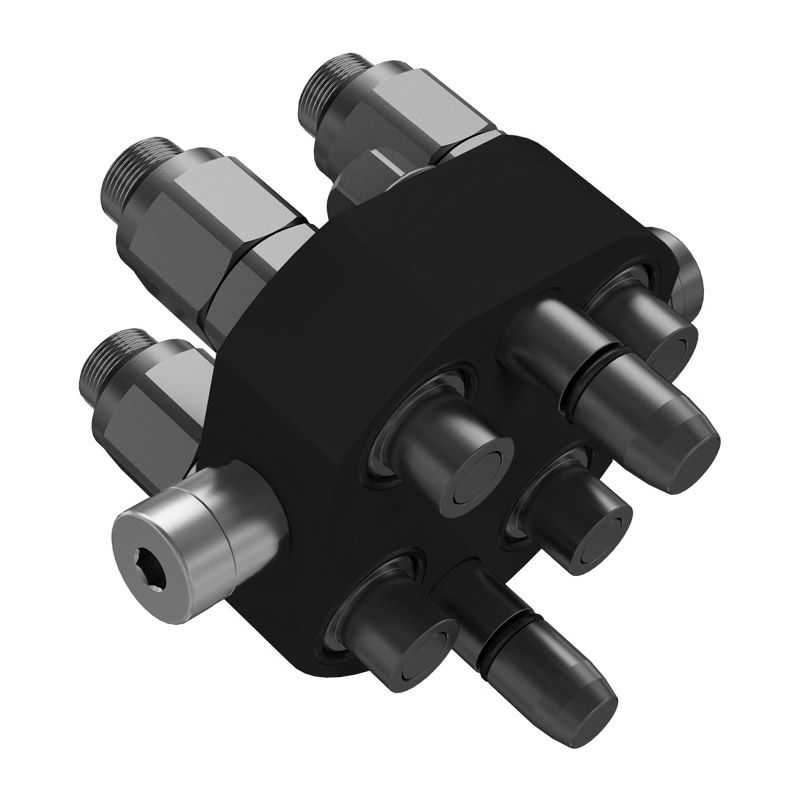

New multi-connection system specifically designed to withstand high pressure applications (46 MPa). Equipped with 4 lines size 06. Available in two versions: Red paint plates with stainless steel handle and cams, or Black cataphoresis plates with Zn-Ni plated carbon steel handle and cams (part number with S).
Configure your Multifaster

Femmina

Filtra
Unità di Misura
Codice Prodotto Details Linee Innesti
10 3/8" PH406-4-38G F C
Specs
4 x Innesti 3/8":BSPP 3/8" FEMALE - ISO 1179-1
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 5188,2 g 11,44 lb

Contattaci per ulteriori informazioni: [email protected]
4 4
10 3/8" PH406-4-A F C
Specs
4 x Innesti 3/8":M20x1.5 MALE 12S - ISO 8434-1-S
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR

Contattaci per ulteriori informazioni: [email protected]
4 4
10 3/8" PH406S-4-38G F C
Specs
4 x Innesti 3/8":BSPP 3/8" FEMALE - ISO 1179-1
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 5188 g 11,44 lb
4 4

Maschio

Filtra
Unità di Misura
Codice Prodotto Specs Linee Innesti
10 3/8" 3PH406-4-38G MC
Specs
4 x Innesti 3/8":BSPP 3/8" FEMALE - ISO 1179-1
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 2523 g 5,56 lb

Contattaci per ulteriori informazioni: [email protected]
4 4
10 3/8" 3PH406-4-A M C
Specs
4 x Innesti 3/8":M20x1.5 MALE 12S - ISO 8434-1-S
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR

Contattaci per ulteriori informazioni: [email protected]
4 4
10 3/8" 3PH406S-4-38G M C
Specs
4 x Innesti 3/8":BSPP 3/8" FEMALE - ISO 1179-1
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 2523 g 5,56 lb
4 4
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
06 10 3/8" 46 MPa 6671,736 psi 35 9,246 0,008 138 MPa 20015,208 psi 138 MPa 20015,208 psi 138 MPa 20015,208 psi
Materiale:
Alluminio & Acciaio
Guarnizioni:
NBR & PUR
Temperature di lavoro:
-25 °C to 100 °C -13 °F to 212 °F
Trattamento della superficie:
MATE 1000 (ZnNi) & Paint
Specifiche:
Series Interchange: MultiFaster
Tipo Valvola: a Sfera Piana
Connessione: Leva
Disconnessione: Leva
Connessione in Pressione: Con pressione residua
