Product series
MC4
Applicazioni
Agricoltura

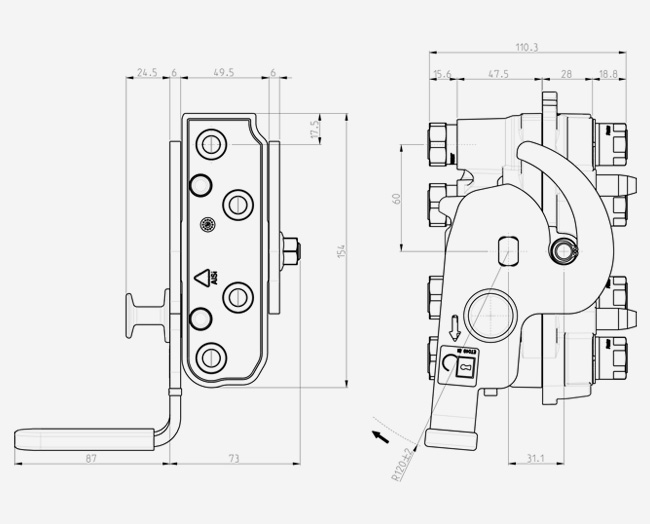

MultiFaster 4 linee, dimensioni nominali 04 (1/4"). Possibilità di connettere linee singole.

E' possibile connettere alla piastra maschio la propria controparte oppure dei singoli innesti rapidi femmina da 1/4" conformi alla norma ISO 16028
Configure your Multifaster

Femmina

Filtra
Unità di Misura
Codice Prodotto Details Linee Innesti
6,3 1/4" new MC4-04-38S-A FC
Specs
4 x Innesti 1/4":9/16" - 18 UNF FEMALE ORB - ISO 11926-1
Portata: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 1800 g 3,97 lb
4 4

Maschio

Filtra
Unità di Misura
Codice Prodotto Specs Linee Innesti
6,3 1/4" new 2MC4-04-38S-A MC
Specs
4 x Innesti 1/4":9/16" - 18 UNF FEMALE ORB - ISO 11926-1
Portata: 25 (l/min) at 0.2 MPa 6,604 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
4 4
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
04 6,3 1/4" 20 MPa 2900,755 psi 25 6,604 0,008 80 MPa 11603,019 psi 80 MPa 11603,019 psi 80 MPa 11603,019 psi
Materiale:
Alluminio & Acciaio
Guarnizioni:
NBR & PUR
Temperature di lavoro:
-25 °C to 90 °C -13 °F to 194 °F
Trattamento della superficie:
MATE 500 (CrIII) & MATE 1000 (ZnNi)
Specifiche:
Series Interchange: MultiFaster
Tipo Valvola: a Sfera Piana
Connessione: Leva
Disconnessione: Leva
Connessione in Pressione: Con pressione residua

Eccezioni:

E' possibilie collegare le due parti della piastra in presenza di pressione residua fino a max. 100 bar dal lato della piastra femmina ed all'interno di non oltre due linee.
