Blocco per linee ausiliarie (3 linee idrauliche)
Applicazioni
Costruzioni

Blocco con innesti per applicazioni su macchine edili e movimento terra.

Il primo blocco in ghisa per linee ausiliarie mai realizzato, che permette una rapida connessione e disconnessione delle attrezzature per minipale e macchine edili e movimento terra. Le cartucce offrono le stesse caratteristiche tecniche della serie FFH. La funzionalità di decompressione consente di connettere il circuito con pressione residua da entrambi i lati. L’utilizzo di cartucce da 3/4”, invece che da ½”, garantisce una maggior portata; entrambe le misure di cartucce si adattano al blocco.
Downloads

Maschio

Filtra
Unità di Misura

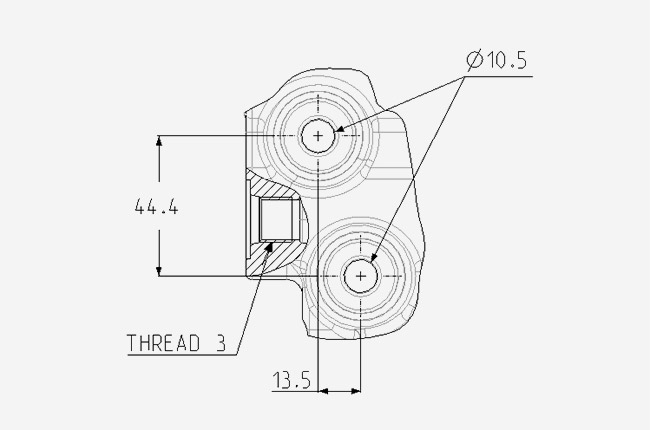

Codice Prodotto Thread Specs L1 L2 Linee Innesti
12,5 1/2" 4BD4FH08-11/12S 13/16"-16 UN MALE ORFS
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4346 g 9,58 lb
7,04 178,7 3 3
12,5 1/2" 4BD4FH08-11/1S 1-7/16"-12 UN MALE ORFS
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4536,2 g 10 lb
7,21 183,2 3 3
12,5 1/2" 4BD4FH08-11/34S 1-3/16"-12 UN MALE ORFS
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4415 g 9,73 lb
7,19 182,7 3 3
12,5 1/2" 4BD4FH08-13/34S 1-1/16"-12 UN MALE JIC
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4380 g 9,66 lb
7,39 187,6 3 3
12,5 1/2" 4BD4FH08-13/58S 7/8"-14 UNF MALE JIC
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4309 g 9,5 lb
7,28 185 3 3
12,5 1/2" 4BD4FH08-3/2415 M24x1,5 Male
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
7,09 180 3 3
12,5 1/2" 4BD4FH08-58SAE 7/8"-14 UNF FEMALE ORB
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4659 g 10,27 lb
7,38 187,5 3 3
12,5 1/2" 4BD4FH08-A 1-3/16"-12 UN MALE ORFS
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
7,57 192,4 3 3
12,5 1/2" 4BD4FH08-C BSPP 3/4" FEMALE
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4651 g 10,25 lb
7,38 187,5 3 3
12,5 1/2" 4BD4FH08-D 1-1/16"-12 UN 90° MALE
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 5148,6 g 11,35 lb
8,46 215 3 3
12,5 1/2" 4BD4FH08-E 7/8"-14 UNF MALE JIC
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4459,6 g 9,83 lb
7,67 194,7 3 3
12,5 1/2" 4BD4FH08-F 1-3/16"-12 UN MALE ORFS
Specs
Portata: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4519 g 9,96 lb
7,44 189 3 3
20 3/4" 4BD4FH12-11/1S 1-7/16"-12 UN MALE ORFS
Specs
Portata: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 5099,4 g 11,24 lb
7,99 203 3 3
20 3/4" 4BD4FH12-13/1S 1 - 5/16" - 12 UN MALE JIC
Specs
Portata: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 5995,6 g 13,22 lb
8,21 208,6 3 3
20 3/4" 4BD4FH12-13/34S 1-1/16"-12 UN MALE JIC
Specs
Portata: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 4905 g 10,81 lb
8,17 207,4 3 3
20 3/4" 4BD4FH12-B 1-7/16"-12 UN MALE ORFS
Specs
Portata: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 5158 g 11,37 lb
8,24 209,3 3 3
20 3/4" 4BD4FH12-C BSPP 3/4" FEMALE
Specs
Portata: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 5158 g 11,37 lb
8,16 207,3 7,64 194 3 3
  • Accessori per 4BD4FH
  • Guarnizioni

Accessori e Ricambi

Size (mm) Size (in) Thread Codice Materiale
10 3/8" KIT 4BD-FFH06F Acciaio
10 3/8" KIT 4BD-FFH06M Acciaio
M KIT 4FH 13/1S Acciaio
M KIT 4FH 13/58S Acciaio
12,5 1/2" KIT 4FH08 F Acciaio
12,5 1/2" KIT 4FH08 M Acciaio
20 3/4" KIT 4FH12 F Acciaio
20 3/4" KIT 4FH12 M Acciaio
M KIT 4FH 2/1815 Acciaio
M KIT 4BD-3/2415 Acciaio
M KIT 4FH 13/38S Acciaio

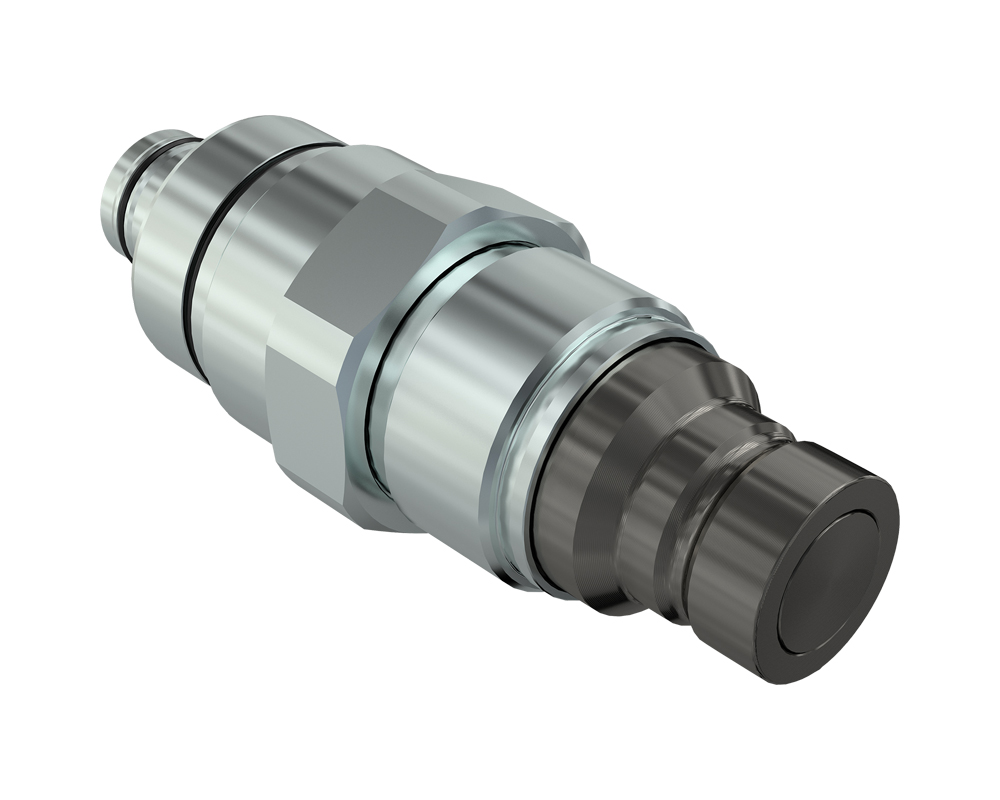

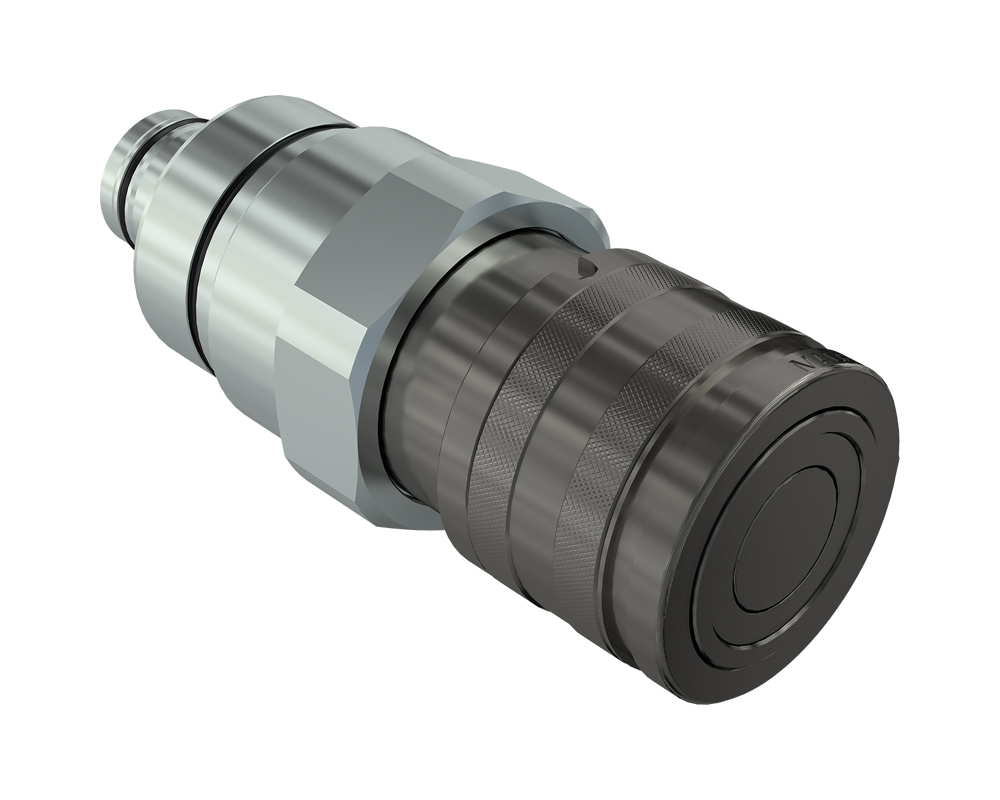

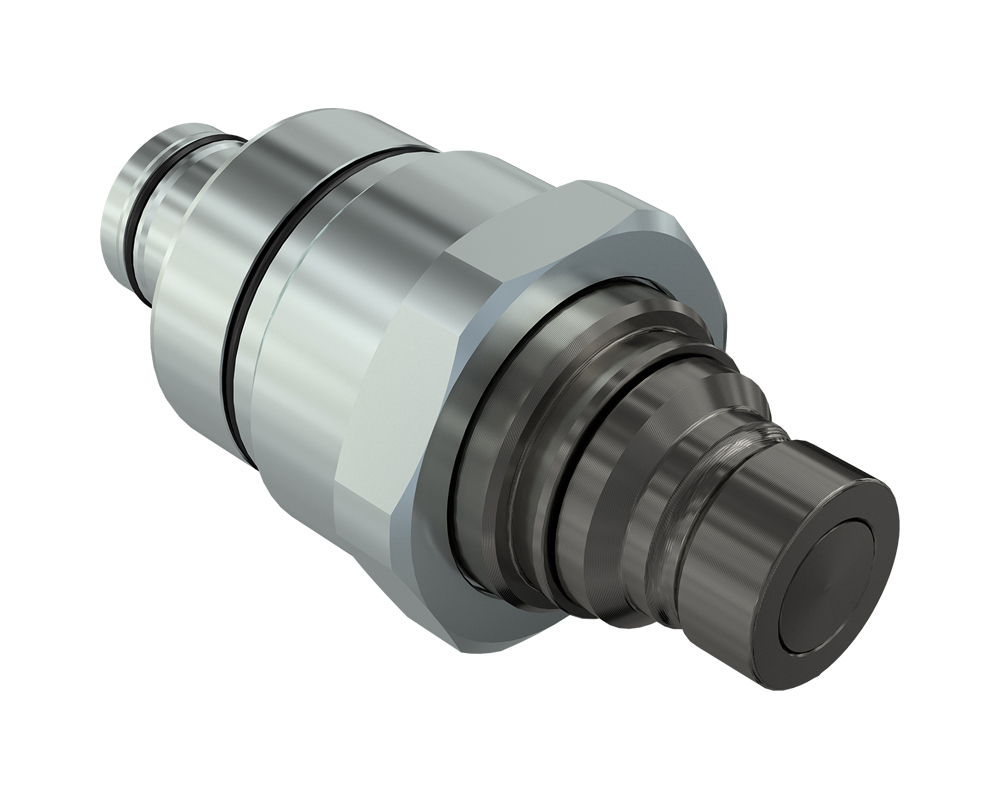

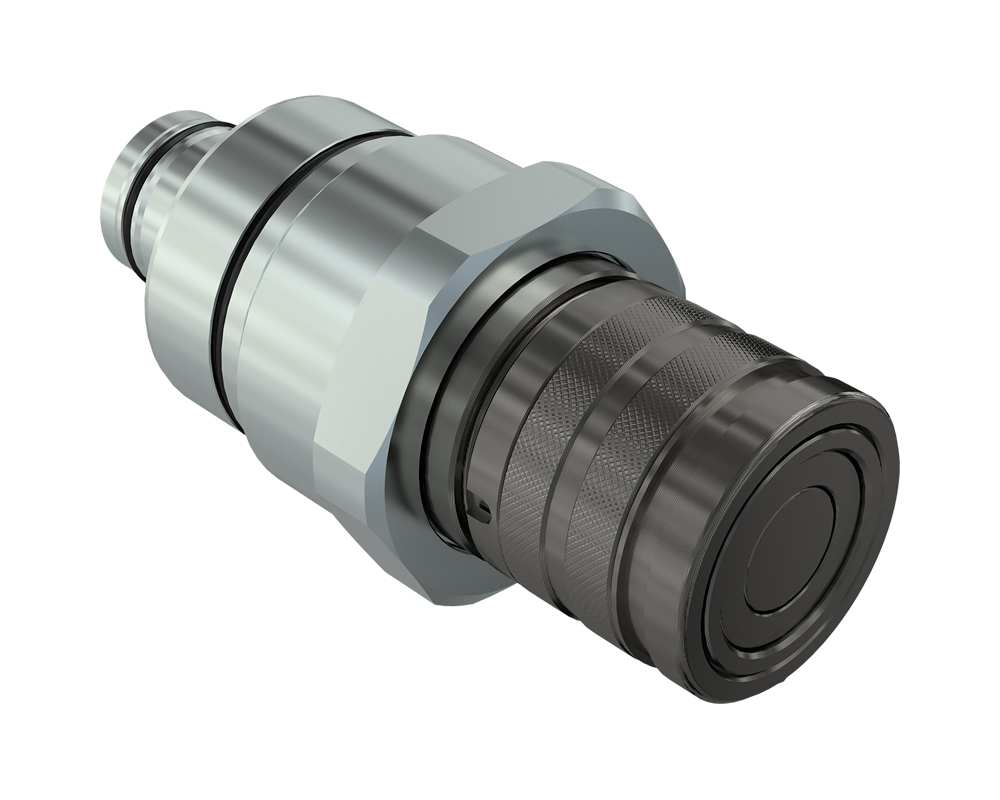

Guarnizioni
Size Thread Codice
10 mm 3/8" SK FFH06
12,5 mm 1/2" SK FFH08
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Forza in connessione (N) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
08 12,5 1/2" 35 MPa 5076,321 psi 100 26,417 0,01 200 125 MPa 18129,717 psi 125 MPa 18129,717 psi 125 MPa 18129,717 psi
12 20 3/4" 35 MPa 5076,321 psi 145 38,305 0,02 230 125 MPa 18129,717 psi 125 MPa 18129,717 psi 125 MPa 18129,717 psi
Materiale:
Ghisa & Acciaio
Guarnizioni:
NBR & PUR
Temperature di lavoro:
-25 °C to 100 °C -13 °F to 212 °F
Trattamento della superficie:
MATE 500 (CrIII) & MATE 1000 (ZnNi)
Specifiche:
Series Interchange: ISO 16028
Tipo Valvola: a Sfera Piana
Connessione: Premere per collegare
Disconnessione: Arretramento Ghiera
Connessione in Pressione: Con pressione in entrambi M/F
