Blocco per linee ausiliarie (3 linee idrauliche + 2 ad alta portata)
Applicazioni

Blocco per linee ausiliarie (5 linee idrauliche) con innesti per alta portata

L'installazione di blocchi a 5 linee rende le macchine movimento terra più versatili e adatte all'uso di un'ampia gamma di attrezzature grazie a 5 innesti rapidi alloggiati nella fusione: due innesti da 1/2”, due innesti da 3/4” per applicazioni con alta portata ed un innesto da 3/8” per collegare le linee di scarico. I blocchi possono essere collegati al circuito idraulico della macchina tramite 2 linee di ingresso. La decompressione idraulica delle linee da 1/2" avviene tramite lo stesso sistema brevettato presente sui blocchi per linee ausiliarie a 3 vie, mentre la decompressione delle linee da 3/4" viene attivata manualmente. Gli articoli mostrati in questa sezione sono prodotti a catalogo che non richiedono alcun ulteriore sviluppo del design o investimenti per attrezzature di produzione.
Downloads

Maschio e Femmina

Filtra
Unità di Misura

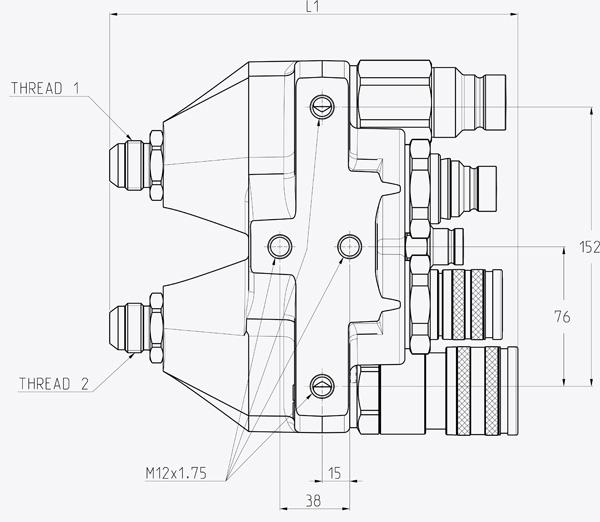

Codice Prodotto Thread Details L1 L2 Linee Innesti
12,5 & 20 3/4" & 1/2" 5BDHF0812-13/34S 1-1/16"-12 UN MALE JIC
Specs
2 x Innesti 3/4":1-1/16"-12 UN MALE JIC - ISO 8434-2
Portata: 146 (l/min) at 0.2 MPa 38,569 (gal/min) at 0.2 MPa
2 x Innesti 1/2":1-1/16"-12 UN MALE JIC - ISO 8434-2
Portata: 69 (l/min) at 0.2 MPa 18,228 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 10000 g 22,05 lb
8,74 222,1 7,90,2,0,2 202,5 5 5
  • Accessori per 4BD4FH
  • Guarnizioni

Accessori e Ricambi

Size (mm) Size (in) Thread Codice Materiale
KIT 4BD-13/34S Acciaio
10 3/8" KIT 4BD-FFH06M Acciaio
12,5 1/2" KIT 4FH08 F Acciaio
12,5 1/2" KIT 4FH08 M Acciaio
Guarnizioni
Size Thread Codice
10 mm 3/8" SK FFH06
12,5 mm 1/2" SK FFH08
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Forza in connessione (N) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
08 12,5 1/2" 35 MPa 5076,321 psi 69 18,228 0,01 200 100 MPa 14503,774 psi 100 MPa 14503,774 psi 100 MPa 14503,774 psi
12 20 3/4" 35 MPa 5076,321 psi 146 38,569 0,02 215 100 MPa 14503,774 psi 100 MPa 14503,774 psi 100 MPa 14503,774 psi
Materiale:
Ghisa & Acciaio
Guarnizioni:
NBR & PUR
Temperature di lavoro:
-25 °C to 100 °C -13 °F to 212 °F
Trattamento della superficie:
MATE 500 (CrIII) & MATE 1000 (ZnNi)
Specifiche:
Series Interchange: ISO 16028
Tipo Valvola: a Sfera Piana
Connessione: Premere per collegare
Disconnessione: Arretramento Ghiera
Connessione in Pressione: Con pressione in entrambi M/F
