Product series
4HNV
Applicazioni
Industriale

Innesti standard, settore industriale, con valvola di decompressione. Intercambiabilità ISO 7241-B.

Innesti standard per settore industriale che consentono una facile riduzione della pressione residua grazie a una microvalvola. Intercambiabili ISO 7241 parte B.
Downloads
Femmina

Femmina

Filtra
Unità di Misura
Codice Prodotto Thread Details HEX1 D1 L1
20 3/4" 4HNV 34 NPT F NPTF 3/4" FEMALE
Specs
Portata: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Guarnizioni: NBR
Peso: 610 g 1,34 lb
36 1,42 52 2,05 3,5 89
Maschio

Maschio

Filtra
Unità di Misura
Codice Prodotto Thread Specs HEX1 D1 D3 L1
20 3/4" 4HNV 34 NPT M NPTF 3/4" FEMALE
Specs
Portata: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Guarnizioni: NBR
Peso: 200 g 0,44 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Forza in connessione (N) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
12 20 3/4" 25 MPa 3625,943 psi 190 50,193 10 120 100 MPa 14503,774 psi 100 MPa 14503,774 psi 100 MPa 14503,774 psi
Materiale:
Acciaio
Guarnizioni:
NBR
Temperature di lavoro:
-25 °C to 125 °C -13 °F to 257 °F
Trattamento della superficie:
CrIII
Specifiche:
Series Interchange: ISO 7241-B
Tipo Valvola: a Funghetto
Connessione: Arretramento Ghiera
Disconnessione: Arretramento Ghiera
Connessione in Pressione: Con pressione in entrambi M/F

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar

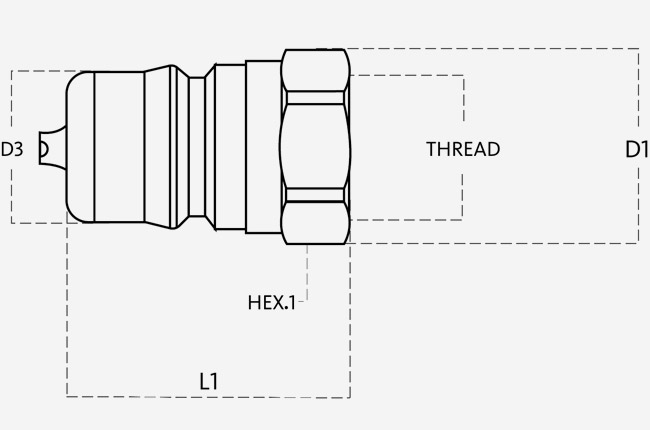

Le dimensioni sono riportate nel grafico.

4HNV flow diagram
