Innesti rapidi parte femmina tipo push-pull per l'agricoltura con microvalvola di scarico della pressione.

Questa serie, conforme alla norma ISO 7241 parte A, è predisposta per il montaggio a pannello e per il collegamento a tubi flessibili ed offre la funzionalità breakaway (nessuna rottura del tubo in caso di trazione involontaria esercitata dal trattore, grazie alla disconnessione della parte maschio dell'innesto rapido). Grazie ad una microvalvola è possibile spillare facilmente del fluido quando necessario per abbattere la pressione residua nella parte femmina dellinnesto. Disponibilità di filetti maschio di tipo metrico.

Downloads

Data sheet

Prodotti
Specs

Femmina

Filtra

Unità di Misura

Codice Prodotto

Thread

12,5

4CPV082/1815 F

M18x1,5 MALE 12L

Specs
Hex1:	27 mm 1,06"
D1:	38 mm 1,5"
L1:	62,3 mm 2,45"
Portata:	75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Guarnizioni:	NBR

Tappi per Innesti
Accessori Vari
Per Innesti
Guarnizioni

Accessori e Ricambi

Size (mm)	Size (in)	Thread	Codice	Materiale
12,5	1/2"	MF	AD 08-FFHF-NVM	Acciaio
12,5	1/2"		AE12+OR12

Tappi di Protezione - PVC - Femmina

Dimensioni	Codice	Colore
1/2" 12,5 mm	TM 12 L	Blue
1/2" 12,5 mm	TM 12 L/A	Orange
1/2" 12,5 mm	TM 12 L/G	Yellow
1/2" 12,5 mm	TM 12 L/GR	Grey
1/2" 12,5 mm	TM 12 L/M	Brown
1/2" 12,5 mm	TM 12 L/N	Black
1/2" 12,5 mm	TM 12 L/R	Red
1/2" 12,5 mm	TM 12 L/V	Green
1/2" 12,5 mm	TM 12-38	Blue
1/2" 12,5 mm	TM 12-38 C	LightBlue
1/2" 12,5 mm	TM 12-38 G	Yellow
1/2" 12,5 mm	TM 12-38 GR	Grey
1/2" 12,5 mm	TM 12-38 M	Brown
1/2" 12,5 mm	TM 12-38 N	Black
1/2" 12,5 mm	TM 12-38 P R4008	Purple
1/2" 12,5 mm	TM 12-38 R	Red
1/2" 12,5 mm	TM 12-38 V	Green

Tappi di Protezione - PVC - Maschio

Dimensioni	Codice	Colore

Tappi di Protezione - Alluminio - Femmina

Dimensioni	Codice	Colore
1/2" 12,5 mm	TM 12 S	Metal

Tappi di Protezione - Alluminio - Maschio

Dimensioni	Codice	Colore

Guarnizioni

Size	Thread	Codice
12,5 mm	1/2"		SK NV 12

Specifiche Tecniche

Pressione di Scoppio (MPa)

Dash Size	Dimensioni (mmInch)	Pressione di esercizio	Portata (l/mingal/min)	Fuoriuscita (ml)	Forza in connessione (N)	Femmina Pressione di Scoppio	Maschio + Femmina Pressione di Scoppio
08	12,5 1/2"	25 MPa 3625,943 psi	75 19,813	1,8	110	100 MPa 100 14503,774 psi 14503,774	100 MPa 100 14503,774 psi 14503,774

Materiale:
Acciaio

Guarnizioni:
NBR

Temperature di lavoro:
-25 °C to 125 °C

Trattamento della superficie:
MATE 500 (CrIII)

Specifiche:
Series Interchange: ISO 7241-A
Tipo Valvola: a Funghetto
Connessione: Premere per collegare
Disconnessione: Tirare per scollegare
Connessione in Pressione: Con pressione residua

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar

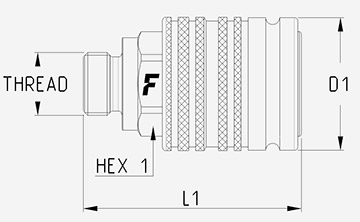

Le dimensioni sono riportate nel grafico.
