Product series
3FFH
Applicazioni
Costruzioni Industriale Oil&Gas Veicoli Speciali Forestale

Innesti a faccia piana ISO 16028 per connessione in pressione

Innesti a faccia piana, collegabili con pressione residua. Reale massima pressione d'esercizio 35 MPa. Intercambiabile a norma ISO 16028. Trattamento di protezione superficiale Zinco-Nickel. E' possibile connettere una parte femmina serie 3FFH in pressione con un maschio standard FFH oppure una parte maschio 3FFH in pressione con una femmina standard FFH.
Downloads

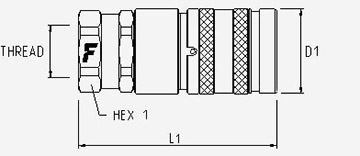

Femmina

Femmina

Filtra
Unità di Misura
Codice Prodotto Thread Details HEX1 D1 L1
10 3/8" 3FFH06 12SAE F 3/4" - 16 UNF FEMALE ORB
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 270 g 0,6 lb
27 1,06 30 1,18 3,03 77
10 3/8" 3FFH06 38GAS F BSPP 3/8" FEMALE
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 272 g 0,6 lb
27 1,06 30 1,18 2,95 75
10 3/8" 3FFH06-0/1615F M16x1,5 FEMALE ORB
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 280 g 0,62 lb
27 1,06 30 1,18 2,95 75
10 3/8" 3FFH06-2/2215F M22x1,5 MALE 15L
Specs
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 279 g 0,62 lb
27 1,06 30 1,18 3,22 81,9
12,5 1/2" 3FFH08 12GAS F BSPP 1/2" FEMALE
Specs
Portata: 95 (l/min) at 0.2 MPa 25,096 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 460 g 1,01 lb
34 1,34 38 1,5 3,2 81,3
12,5 1/2" 3FFH08 12NPT F NPTF 1/2" FEMALE
Specs
Portata: 95 (l/min) at 0.2 MPa 25,096 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 464 g 1,02 lb
34 1,34 38 1,5 3,2 81,3
12,5 1/2" 3FFH08 12SAE F 3/4"-16 UNF FEMALE ORB
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 465 g 1,03 lb
34 1,34 38 1,5 3,19 81
12,5 1/2" 3FFH08 34SAE F 1-1/16"-12 UN FEMALE ORB
Specs
Portata: 95 (l/min) at 0.2 MPa 25,096 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 450 g 0,99 lb
34 1,34 38 1,5 3,43 87
12,5 1/2" 3FFH08 34SAE FA 1-1/16"-12 UN FEMALE ORB
Specs
Portata: 95 (l/min) at 0.2 MPa 25,096 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 446,3 g 0,98 lb
* Without retaining balls
34 1,34 38 1,5 3,42 86,8
12,5 1/2" 3FFH08 58SAE F 7/8"-14 UNF FEMALE ORB
Specs
Portata: 95 (l/min) at 0.2 MPa 25,096 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 452 g 1 lb
34 1,34 38 1,5 3,2 81,3
12,5 1/2" 3FFH08-61/34SFS 1-1/16"-12 UN 90° MALE
Specs
Portata: 80 (l/min) at 0.2 MPa 21,134 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 660 g 1,46 lb
34 1,34 38 1,5 3,97 100,8
12,5 1/2" 3FFH08-61/38SFS 9/16"-18 UN 90° MALE
Specs
Portata: 80 (l/min) at 0.2 MPa 21,134 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 653,5 g 1,44 lb
34 1,34 38 1,5 3,97 100,8
20 3/4" 3FFH12 1GAS F BSPP 1" FEMALE
Specs
Portata: 115 (l/min) at 0.2 MPa 30,38 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 900 g 1,98 lb
42 1,65 48 1,89 4,09 104
20 3/4" 3FFH12 1NPT F NPTF 1" FEMALE
Specs
Portata: 135 (l/min) at 0.2 MPa 35,663 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
42 1,65 48 1,89 4,09 104
20 3/4" 3FFH12 34GAS F BSPP 3/4" FEMALE
Specs
Portata: 135 (l/min) at 0.2 MPa 35,663 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 903 g 1,99 lb
42 1,65 48 1,89 3,94 100
20 3/4" 3FFH12 34SAE F 1-1/16"-12 UN FEMALE ORB
Specs
Portata: 135 (l/min) at 0.2 MPa 35,663 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 903 g 1,99 lb
42 1,65 48 1,89 4,09 104

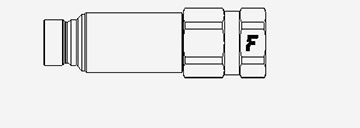

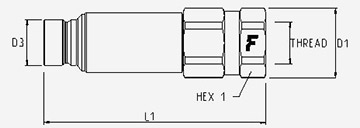

Maschio

Maschio

Filtra
Unità di Misura
Codice Prodotto Thread Specs HEX1 HEX2 D1 D3 L1
10 3/8" 3FFH06 12GAS M BSPP 1/2" FEMALE
Specs
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 307 g 0,68 lb
30 1,18 33 1,3 19,7 0,78 4,01 101,8
10 3/8" 3FFH06 12SAE M 3/4"-16 UNF FEMALE ORB
Specs
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 307 g 0,68 lb
30 1,18 33 1,3 19,7 0,78 3,95 100,3
10 3/8" 3FFH06 38GAS M BSPP 3/8" FEMALE
Specs
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 305 g 0,67 lb
30 1,18 30 1,18 19,7 0,78 3,81 96,8
10 3/8" 3FFH06 38NPT M NPTF 3/8" FEMALE
Specs
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
30 1,18 33 1,3 19,7 0,78 3,81 96,8
10 3/8" 3FFH06-2/1615 M M16x1,5 MALE 10L
Specs
Portata: 35 (l/min) at 0.2 MPa 9,246 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 280 g 0,62 lb
30 1,18 33 1,3 19,7 0,78 3,97 100,8
12,5 1/2" 3FFH08 12GAS M BSPP 1/2" FEMALE
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 451,4 g 1 lb
34 1,34 37 1,46 24,5 0,96 4,56 115,7
12,5 1/2" 3FFH08 12NPT M NPTF 1/2" FEMALE
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 470,3 g 1,04 lb
34 1,34 37 1,46 24,5 0,96 4,63 117,7
12,5 1/2" 3FFH08 12SAE M 3/4"-16 UNF FEMALE ORB
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 462,4 g 1,02 lb
34 1,34 37 1,46 24,5 0,96 4,56 115,7
12,5 1/2" 3FFH08 34GAS M BSPP 3/4" FEMALE
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 440 g 0,97 lb
34 1,34 37 1,46 24,5 0,96 4,67 118,7
12,5 1/2" 3FFH08 34SAE M 1-1/16"-12 UN FEMALE ORB
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 444,5 g 0,98 lb
34 1,34 37 1,46 24,5 0,96 4,79 121,7
12,5 1/2" 3FFH08 58SAE M 7/8"-14 UNF FEMALE ORB
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 455 g 1 lb
34 1,34 37 1,46 24,5 0,96 4,59 116,7
12,5 1/2" 3FFH08-12/34S M 1-3/16"-12 UN MALE BULKHEAD ORFS
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
34 1,34 38 1,5 37 1,46 24,5 0,96 5,76 146,2
12,5 1/2" 3FFH08-12/58S M 1"-14 UNS MALE BULKHEAD ORFS
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 552 g 1,22 lb
34 1,34 34 1,34 37 1,46 24,5 0,96 5,7 144,7
12,5 1/2" 3FFH08-14/12S M 3/4"-16 UN MALE BULKHEAD JIC
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 469 g 1,03 lb
34 1,34 27 1,06 37 1,46 24,5 0,96 5,54 140,8
12,5 1/2" 3FFH08-14/34S M 1-1/16"-12 UN MALE BULKHEAD JIC
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 544 g 1,2 lb
34 1,34 34 1,34 37 1,46 24,5 0,96 5,87 149,1
12,5 1/2" 3FFH08-14/34SMB 1-1/16"-12 UN MALE BULKHEAD JIC
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
* Fornito senza dado di fissaggio
34 1,34 37 1,46 24,5 0,96 5,87 149,1
12,5 1/2" 3FFH08-14/58S M 7/8"-14 UNF MALE BULKHEAD JIC
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 486,5 g 1,07 lb
34 1,34 27 1,06 37 1,46 24,5 0,96 5,68 144,3
12,5 1/2" 3FFK08 12GAS M 1/2 BSP FEMALE ORB
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 390 g 0,86 lb
34 1,34 37 1,46 24,5 0,96 3,83 97,4
12,5 1/2" 3FFK08 34SAE M 1 - 1/16" - 12 UN FEMALE ORB
Specs
Portata: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 390 g 0,86 lb
34 1,34 37 1,46 23,4 0,92 3,87 98,4
16 5/8" 3FFH10 34GAS M BSPP 3/4" FEMALE
Specs
Portata: 97 (l/min) at 0.2 MPa 25,625 (gal/min) at 0.2 MPa
Guarnizioni: NBR & PUR
Peso: 772 g 1,7 lb
41 1,61 45 1,77 27 1,06 4,88 124
16 5/8" 3FFH10 34NPT M NPTF 3/4" FEMALE
Specs
Portata: 97 (l/min) at 0.2 MPa 25,625 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 779,5 g 1,72 lb
41 1,61 45 1,77 27 1,06 4,87 123,8
16 5/8" 3FFH10 34SAE M 1-1/16"-12 UN FEMALE ORB
Specs
Portata: 97 (l/min) at 0.2 MPa 25,625 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 787,9 g 1,74 lb
41 1,61 45 1,77 27 1,06 4,99 126,8
20 3/4" 3FFH12 1GAS M BSPP 1" FEMALE
Specs
Portata: 115 (l/min) at 0.2 MPa 30,38 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 733 g 1,62 lb
42 1,65 46 1,81 29,95 1,18 5,06 128,4
20 3/4" 3FFH12 34GAS M BSPP 3/4" FEMALE
Specs
Portata: 115 (l/min) at 0.2 MPa 30,38 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 787 g 1,74 lb
42 1,65 46 1,81 29,95 1,18 5,06 128,4
20 3/4" 3FFH12 34SAE M 1-1/16"-12 UN FEMALE ORB
Specs
Portata: 115 (l/min) at 0.2 MPa 30,38 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 784,3 g 1,73 lb
42 1,65 46 1,81 29,95 1,18 5,06 128,4
20 3/4" 3FFH12-1/34S M 1-1/16"-12 UN MALE
Specs
Portata: 115 (l/min) at 0.2 MPa 30,38 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
Peso: 714 g 1,57 lb
42 1,65 46 1,81 29,95 1,18 5,04 128
  • Tappi per Innesti
  • Accessori Vari
  • Guarnizioni

Accessori e Ricambi

Size (mm) Size (in) Thread Codice Materiale
12,5 1/2" MF AD 08-FFHF-NVM Acciaio
Acetal Resin caps female Tappi di Protezione - Acetal Resin - Femmina
Dimensioni Codice Colore
1/2"
12,5 mm
 TA 12
Blue
3/8"
10 mm
 TAF 38
Blue
3/8"
10 mm
 TAF 38 UV
Blue
3/8"
10 mm
 TAF 38 G
Yellow
3/8"
10 mm
 TAF 38 M UV
Brown
3/8"
10 mm
 TAF 38 N
Black
3/8"
10 mm
 TAF 38 R
Red
3/8"
10 mm
 TAF 38 R UV
Red
3/8"
10 mm
 TAF 38 V
Green
3/8"
10 mm
 TAF 38 V UV
Green
1/2"
12,5 mm
 TAID 12 N
Black
PVC caps female Tappi di Protezione - PVC - Femmina
Dimensioni Codice Colore
1/2"
12,5 mm
 TM 2FI12
Orange
1/2"
12,5 mm
 TM 2FI12 N
Black
1/2"
12,5 mm
 TM 2FI12 R
Red
3/4"
20 mm
 TM 2FI34
Orange
3/4"
20 mm
 TM 2FI34 N
Black
3/4"
20 mm
 TM 2FI34 R
Red
3/8"
10 mm
 TMF 38
Orange
3/8"
10 mm
 TMF 38 B
Blue
3/8"
10 mm
 TMF 38 G
Yellow
3/8"
10 mm
 TMF 38 N
Black
3/8"
10 mm
 TMF 38 R
Red
3/8"
10 mm
 TMF 38 V
Green
PVC caps male Tappi di Protezione - PVC - Maschio
Dimensioni Codice Colore
1/2"
12,5 mm
 TF 2FI12
Orange
1/2"
12,5 mm
 TF 2FI12 B
Blue
1/2"
12,5 mm
 TF 2FI12 N
Black
1/2"
12,5 mm
 TF 2FI12 R
Red
3/4"
20 mm
 TF 2FI34
Orange
3/4"
20 mm
 TF 2FI34 N
Black
3/4"
20 mm
 TF 2FI34 R
Red
5/8"
16 mm
 TF 2FI58
Orange
3/8"
10 mm
 TFF 38
Orange
3/8"
10 mm
 TFF 38 B
Blue
3/8"
10 mm
 TFF 38 G
Yellow
3/8"
10 mm
 TFF 38 N
Black
3/8"
10 mm
 TFF 38 R
Red
3/8"
10 mm
 TFF 38 V
Green
Alluminio caps female Tappi di Protezione - Alluminio - Femmina
Dimensioni Codice Colore
1/2"
12,5 mm
 TM 2FI12 S
Metal
3/4"
20 mm
 TM 2FI34 S
Metal
3/8"
10 mm
 TM 2FN38 S
Metal
Alluminio caps male Tappi di Protezione - Alluminio - Maschio
Dimensioni Codice Colore
1/2"
12,5 mm
 TF 2FI12 S
Metal
3/4"
20 mm
 TF 2FI34 S
Metal
Guarnizioni
Size Thread Codice
25 mm 1" M SK 3FFH16
10 mm 3/8" M SK 3FFH06
12,5 mm 1/2" M SK 3FFH08
16 mm 5/8" M SK 3FFH10
20 mm 3/4" M SK 3FFH12
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Forza in connessione (N) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
06 10 3/8" 35 MPa 5076,321 psi 35 9,246 0,008 190 140 MPa 20305,283 psi 140 MPa 20305,283 psi 140 MPa 20305,283 psi
08 12,5 1/2" 35 MPa 5076,321 psi 65 17,171 0,01 200 140 MPa 20305,283 psi 140 MPa 20305,283 psi 140 MPa 20305,283 psi
10 16 5/8" 35 MPa 5076,321 psi 97 25,625 0,02 210 140 MPa 20305,283 psi 140 MPa 20305,283 psi 140 MPa 20305,283 psi
12 20 3/4" 35 MPa 5076,321 psi 115 30,38 0,02 220 140 MPa 20305,283 psi 140 MPa 20305,283 psi 140 MPa 20305,283 psi
Materiale:
Acciaio
Guarnizioni:
NBR & PUR
Temperature di lavoro:
-25 °C to 100 °C -13 °F to 212 °F
Trattamento della superficie:
MATE 1000 (ZnNi)
Specifiche:
Series Interchange: ISO 16028
Tipo Valvola: a Sfera Piana
Connessione: Premere per collegare
Disconnessione: Arretramento Ghiera
Connessione in Pressione: Maschio in pressione

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar
Le dimensioni sono riportate nel grafico.

3FFH flow diagram
