UHP 150
Anwendungsbereich
Industrie Hochdruck instrumente

Kupplungen für Hydraulik Applikationen, mit ultra hohen Arbeitsdrücken (von 150 MPa und mehr)

UHP Kupplungen sind die fortschrittlichste Faster Lösung, für Hydraulik Applikationen, mit ultra hohen Arbeitsdrücken von 150 MPa und mehr. Extrem robust und betriebssicher. Sie sind durch zahlreiche visuelle und mechanische Sicherheits Systeme gekennzeichnet.
Downloads
Muffe

Muffe

Filtern
Maßeinheit

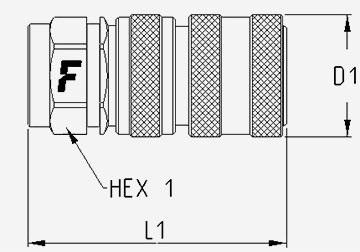

Produktcode Thread Details HEX1 D1 L1
6,3 1/4" UHP150 14GMS F BSP 1/4 FEMALE (METAL SEALING)
Specs
Durchfluss: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Dichtungen: NBR
24 0,94 28 1,1 2,45 62,3
6,3 1/4" UHP150 14NPT F NPTF 1/4" FEMALE
Specs
Durchfluss: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR
24 0,94 28 1,1 2,33 59,3
Stecker

Stecker

Filtern
Maßeinheit

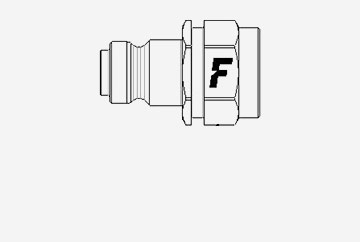

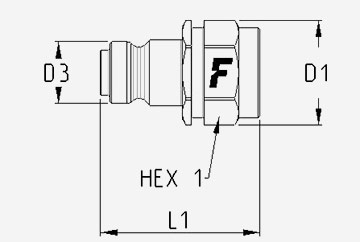

Produktcode Thread Specs HEX1 D1 D3 L1
6,3 1/4" UHP150 14GMS M BSP 1/4 FEMALE (METAL SEALING)
Specs
Durchfluss: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Dichtungen: NBR
22 0,87 25 0,98 14,8 0,58 1,54 39
6,3 1/4" UHP150 14NPT M NPTF 1/4" FEMALE
Specs
Durchfluss: 4 (l/min) at 0.2 MPa 1,057 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR
22 0,87 25 0,98 14,8 0,58 1,51 38,3
Technische Daten
Dash Size Size (mmInch) Arbeitsdruck Durchfluss (l/mingal/min) Spillage (ml) Force to connect (N) Stecker Berstdruck Muffe Berstdruck Stecker + Muffe Berstdruck
04 6,3 1/4" 150 MPa 21755,661 psi 4 1,057 0,008 50 350 MPa 50763,208 psi 350 MPa 50763,208 psi 350 MPa 50763,208 psi
Material:
Stahl
Dichtungen:
NBR
Betriebstemperaturen:
-25 °C to 100 °C -13 °F to 212 °F
Oberflächenbehandlung:
CrIII & Zn-Ni
Technische Daten:
Austauschbarkeit Serien: MARKET
Ventiltyp: Teller
Verbinden: Hülse zurückziehen
Trennen: Hülse zurückziehen
Verbindung bei anstehendem Druck: Nicht zulässig

Pressure Drop

Data shown in the diagram are indicative and not binding.
(§) 1 MPa = 10 bar
Dash size are specified.

UHP 150 flow diagram
