Produktreihe
NV Zinc-Nickel
Anwendungsbereich
Landwirtschaft

Standard couplings with poppet valve and Zinc-Nickel Surface Treatment.

Standard coupler for agricultural application with Zn-Ni surface treatment for improved resistance. Interchangeable according to ISO 7241 part A, size 1/2". Female couplings connectable with AGRI Zinc-Nickel Males.
Downloads
Muffe

Muffe

Filtern
Maßeinheit

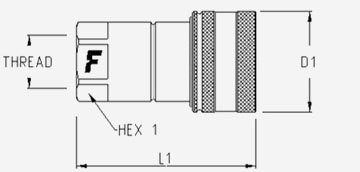

Produktcode Thread Details HEX1 D1 L1
12,5 1/2" NV 12 GAS F7 BSPP 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Dichtungen: NBR
Gewicht: 252 g 0,56 lb
27 1,06 38 1,5 2,6 66
  • Deckel für Kupplungen
  • Zubehör

Zubehör

Size (mm) Size (in) Thread Code Material
12,5 1/2" SS 12 M Stahl
12,5 1/2" IDES27 B PVC
12,5 1/2" IDES27 G PVC
12,5 1/2" IDES27 R PVC
12,5 1/2" IDES27 V PVC
12,5 1/2" SS 12 M TA R Stahl & Plastic
12,5 1/2" SS 12 M TA N Stahl & Plastic
PVC caps male Staubschutz - PVC - Männlich
Size Code Farbe
1/2"
12,5 mm
 TF 12
Blue
1/2"
12,5 mm
 TF 12 A
Orange
1/2"
12,5 mm
 TF 12 G
Yellow
1/2"
12,5 mm
 TF 12 GR
Grey
1/2"
12,5 mm
 TF 12 M
Brown
1/2"
12,5 mm
 TF 12 N
Black
1/2"
12,5 mm
 TF 12 R
Red
1/2"
12,5 mm
 TF 12 V
Green
Aluminium caps male Staubschutz - Aluminium - Männlich
Size Code Farbe
1/2"
12,5 mm
 TF 12 S
Metal
Technische Daten
Dash Size Size (mmInch) Arbeitsdruck Durchfluss (l/mingal/min) Spillage (ml) Force to connect (N) Stecker Berstdruck Muffe Berstdruck Stecker + Muffe Berstdruck
08 12,5 1/2" 30 MPa 4351,132 psi 75 19,813 1,8 80 100 MPa 14503,774 psi 130 MPa 18854,906 psi 130 MPa 18854,906 psi
Material:
Stahl
Dichtungen:
NBR
Betriebstemperaturen:
-25 °C to 125 °C -13 °F to 257 °F
Oberflächenbehandlung:
MATE 1000 (ZnNi)
Technische Daten:
Austauschbarkeit Serien: FASTER
Ventiltyp: Teller
Verbinden: Hülse zurückziehen
Trennen: Hülse zurückziehen
Verbindung bei anstehendem Druck: Nicht zulässig

Pressure Drop

Data shown in the diagram are indicative and not binding.
(§) 1 MPa = 10 bar
Dash size are specified.

NV Zinc-Nickel flow diagram
