Produktreihe

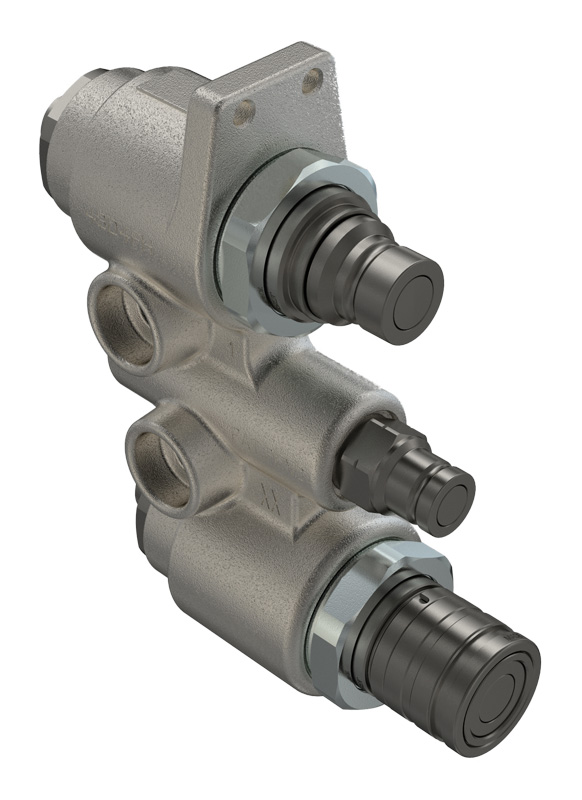

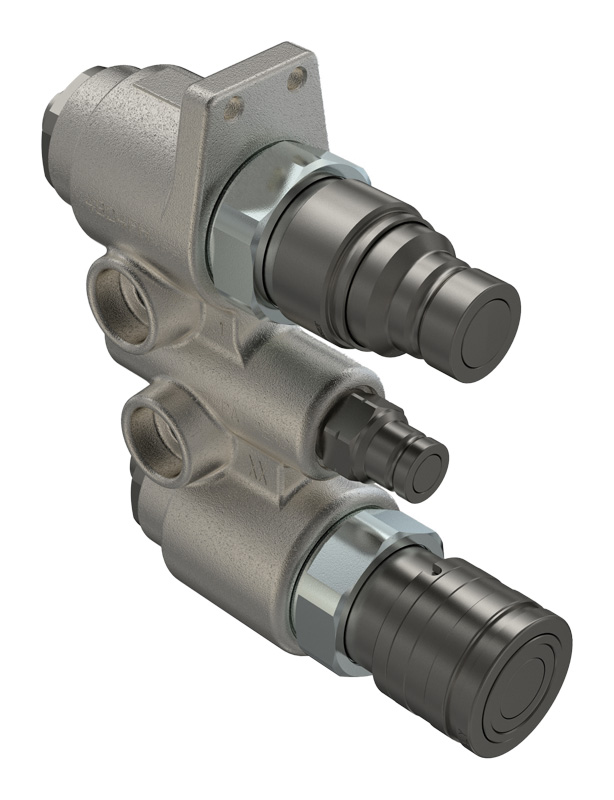

Auxiliary Lines Block (3 ports)
Anwendungsbereich
Baubranche

Guss Block Lösung, mit flachdichtenden Kupplungseinsätzen, geeignet für die Bau Industrie.

Der ehemals erste konstruierte Guss Block, der es erlaubt Anbaugeräte von Skid Steer Loadern und anderen Baumaschinen zu kuppeln und zu entkuppeln. Die Hydraulik Einsätze, beinhalten alle Technologie Vorteile der FFH Serie. Das Feature der internen Druckentlastung, erlaubt ein beidseitiges Kuppeln unter Restdruck. Die Verwendung von 3/4" Hydraulik Cartridges, garantiert das Potential für High Flow Einsätze, gegenüber dem 1/2" Standard (Beide Baugrößen passen in den gleichen Guss Block).
Downloads

Stecker

Filtern
Maßeinheit

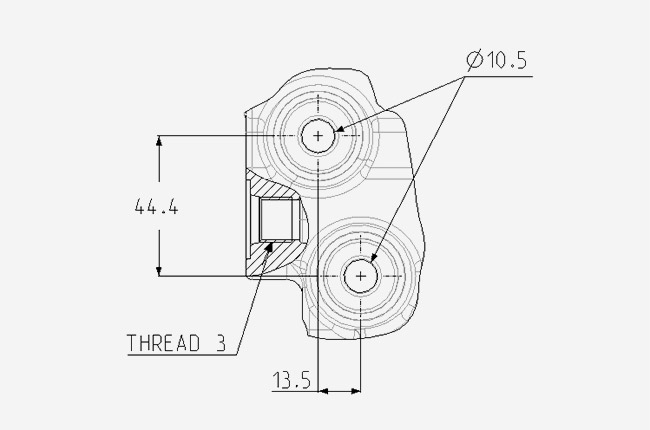

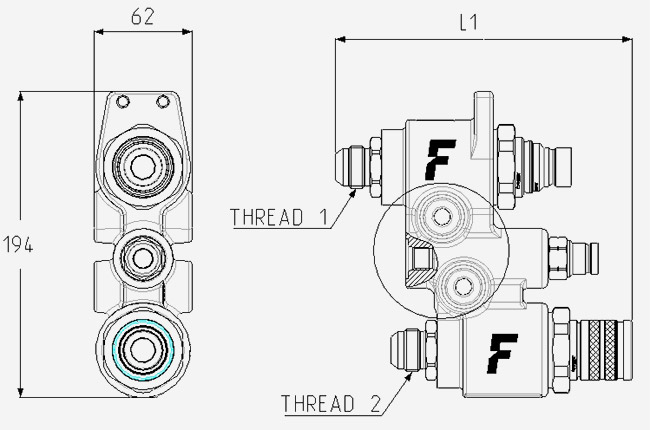

Produktcode Thread Specs L1 L2 Gehäuse Kupplungen
12,5 1/2" 4BD4FH08-11/12S 13/16"-16 UN MALE ORFS
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4346 g 9,58 lb
7,04 178,7 3 3
12,5 1/2" 4BD4FH08-11/1S 1-7/16"-12 UN MALE ORFS
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4536,2 g 10 lb
7,21 183,2 3 3
12,5 1/2" 4BD4FH08-11/34S 1-3/16"-12 UN MALE ORFS
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4415 g 9,73 lb
7,19 182,7 3 3
12,5 1/2" 4BD4FH08-13/34S 1-1/16"-12 UN MALE JIC
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4380 g 9,66 lb
7,39 187,6 3 3
12,5 1/2" 4BD4FH08-13/58S 7/8"-14 UNF MALE JIC
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4309 g 9,5 lb
7,28 185 3 3
12,5 1/2" 4BD4FH08-3/2415 M24x1,5 Male
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Dichtungen: NBR & PUR
7,09 180 3 3
12,5 1/2" 4BD4FH08-58SAE 7/8"-14 UNF FEMALE ORB
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4659 g 10,27 lb
7,38 187,5 3 3
12,5 1/2" 4BD4FH08-A 1-3/16"-12 UN MALE ORFS
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
7,57 192,4 3 3
12,5 1/2" 4BD4FH08-C BSPP 3/4" FEMALE
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4651 g 10,25 lb
7,38 187,5 3 3
12,5 1/2" 4BD4FH08-D 1-1/16"-12 UN 90° MALE
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 5148,6 g 11,35 lb
8,46 215 3 3
12,5 1/2" 4BD4FH08-E 7/8"-14 UNF MALE JIC
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4459,6 g 9,83 lb
7,67 194,7 3 3
12,5 1/2" 4BD4FH08-F 1-3/16"-12 UN MALE ORFS
Specs
Durchfluss: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4519 g 9,96 lb
7,44 189 3 3
20 3/4" 4BD4FH12-11/1S 1-7/16"-12 UN MALE ORFS
Specs
Durchfluss: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 5099,4 g 11,24 lb
7,99 203 3 3
20 3/4" 4BD4FH12-13/1S 1 - 5/16" - 12 UN MALE JIC
Specs
Durchfluss: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 5995,6 g 13,22 lb
8,21 208,6 3 3
20 3/4" 4BD4FH12-13/34S 1-1/16"-12 UN MALE JIC
Specs
Durchfluss: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 4905 g 10,81 lb
8,17 207,4 3 3
20 3/4" 4BD4FH12-B 1-7/16"-12 UN MALE ORFS
Specs
Durchfluss: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 5158 g 11,37 lb
8,24 209,3 3 3
20 3/4" 4BD4FH12-C BSPP 3/4" FEMALE
Specs
Durchfluss: 145 (l/min) at 0.2 MPa 38,305 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 100 °C -13 °F to 212 °F
Dichtungen: NBR & PUR
Gewicht: 5158 g 11,37 lb
8,16 207,3 7,64 194 3 3
  • Accessories for 4BD4FH
  • Dichtungen

Zubehör

Size (mm) Size (in) Thread Code Material
10 3/8" KIT 4BD-FFH06F Stahl
10 3/8" KIT 4BD-FFH06M Stahl
M KIT 4FH 13/1S Stahl
M KIT 4FH 13/58S Stahl
12,5 1/2" KIT 4FH08 F Stahl
12,5 1/2" KIT 4FH08 M Stahl
20 3/4" KIT 4FH12 F Stahl
20 3/4" KIT 4FH12 M Stahl
M KIT 4FH 2/1815 Stahl
M KIT 4BD-3/2415 Stahl
M KIT 4FH 13/38S Stahl
Seal kits
Size Thread Code
10 mm 3/8" SK FFH06
12,5 mm 1/2" SK FFH08
Technische Daten
Dash Size Size (mmInch) Arbeitsdruck Durchfluss (l/mingal/min) Spillage (ml) Force to connect (N) Stecker Berstdruck Muffe Berstdruck Stecker + Muffe Berstdruck
08 12,5 1/2" 35 MPa 5076,321 psi 100 26,417 0,01 200 125 MPa 18129,717 psi 125 MPa 18129,717 psi 125 MPa 18129,717 psi
12 20 3/4" 35 MPa 5076,321 psi 145 38,305 0,02 230 125 MPa 18129,717 psi 125 MPa 18129,717 psi 125 MPa 18129,717 psi
Material:
Gusseisen & Stahl
Dichtungen:
NBR & PUR
Betriebstemperaturen:
-25 °C to 100 °C -13 °F to 212 °F
Oberflächenbehandlung:
MATE 500 (CrIII) & MATE 1000 (ZnNi)
Technische Daten:
Austauschbarkeit Serien: ISO 16028
Ventiltyp: Flach
Verbinden: Zum Verbinden drücken
Trennen: Hülse zurückziehen
Verbindung bei anstehendem Druck: Mit Druck in beiden Buchse/Stecker
