Produktreihe
4NV
Anwendungsbereich
Landwirtschaft

Standardkupplungen für landwirtschaftliche Anwendungen mit Druckentlastungsventil

Standard 1/2" couplings for agriculture allowing an easy relief of residual pressure thanks to a microvalve. ISO 7241 part A interchange.
Downloads
Muffe

Muffe

Filtern
Maßeinheit

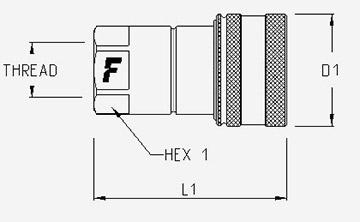

Produktcode Thread Details HEX1 D1 L1
12,5 1/2" 4NV 12 GAS F BSPP 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 251 g 0,55 lb
27 1,06 38 1,5 2,6 66
12,5 1/2" 4NV 12 JPT F RC 1 FEMALE (JPT)
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Dichtungen: NBR
Gewicht: 250 g 0,55 lb
27 1,06 38 1,5 2,6 66

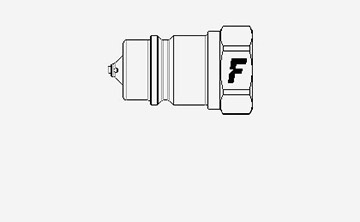

Stecker

Stecker

Filtern
Maßeinheit

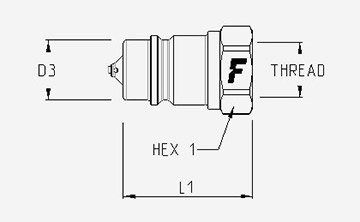

Produktcode Thread Specs HEX1 D1 D3 L1
12,5 1/2" 4NV 12 GAS M BSPP 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 80,5 g 0,18 lb
27 1,06 30 1,18 20,5 0,81 1,73 44
12,5 1/2" 4NV 12 JPT M RC 1/2 FEMALE (JPT)
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Dichtungen: NBR
Gewicht: 80,5 g 0,18 lb
27 1,06 30 1,18 20,5 0,81 1,73 44
12,5 1/2" 4NV 12 NPT M NPTF 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 80,5 g 0,18 lb
27 1,06 30 1,18 20,5 0,81 1,73 44
12,5 1/2" 4NV 12-12SAE M 3/4"-16 UNF FEMALE ORB
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 87,9 g 0,19 lb
27 1,06 30 1,18 20,5 0,81 1,73 44
  • Deckel für Kupplungen
  • Zubehör
  • FastGrip
  • For Kupplungen
  • Dichtungen

Zubehör

Size (mm) Size (in) Thread Code Material
12,5 1/2" SS 12 M Stahl
12,5 1/2" IDES27 B PVC
12,5 1/2" SS 12 M TA R Stahl & Plastic
12,5 1/2" SS 12 M TA N Stahl & Plastic
12,5 1/2" AE12+OR12
FastGrip
Gehäusegrößen Code Thread
12,5 mm
1/2"
 LM 12 GAS BS 5380
PVC caps female Staubschutz - PVC - Weiblich
Size Code Farbe
1/2"
12,5 mm
 TM 12 L
Blue
1/2"
12,5 mm
 TM 12 L/A
Orange
1/2"
12,5 mm
 TM 12 L/G
Yellow
1/2"
12,5 mm
 TM 12 L/GR
Grey
1/2"
12,5 mm
 TM 12 L/M
Brown
1/2"
12,5 mm
 TM 12 L/N
Black
1/2"
12,5 mm
 TM 12 L/R
Red
1/2"
12,5 mm
 TM 12 L/V
Green
1/2"
12,5 mm
 TM 12-38
Blue
1/2"
12,5 mm
 TM 12-38 C
LightBlue
1/2"
12,5 mm
 TM 12-38 G
Yellow
1/2"
12,5 mm
 TM 12-38 GR
Grey
1/2"
12,5 mm
 TM 12-38 M
Brown
1/2"
12,5 mm
 TM 12-38 N
Black
1/2"
12,5 mm
 TM 12-38 P R4008
Purple
1/2"
12,5 mm
 TM 12-38 R
Red
1/2"
12,5 mm
 TM 12-38 V
Green
PVC caps male Staubschutz - PVC - Männlich
Size Code Farbe
1/2"
12,5 mm
 TF 12
Blue
1/2"
12,5 mm
 TF 12 A
Orange
1/2"
12,5 mm
 TF 12 G
Yellow
1/2"
12,5 mm
 TF 12 GR
Grey
1/2"
12,5 mm
 TF 12 M
Brown
1/2"
12,5 mm
 TF 12 N
Black
1/2"
12,5 mm
 TF 12 R
Red
1/2"
12,5 mm
 TF 12 V
Green
Aluminium caps female Staubschutz - Aluminium - Weiblich
Size Code Farbe
1/2"
12,5 mm
 TM 12 S
Metal
Aluminium caps male Staubschutz - Aluminium - Männlich
Size Code Farbe
1/2"
12,5 mm
 TF 12 S
Metal
Seal kits
Size Thread Code
12,5 mm 1/2" SK NV 12
Technische Daten
Dash Size Size (mmInch) Arbeitsdruck Durchfluss (l/mingal/min) Spillage (ml) Force to connect (N) Stecker Berstdruck Muffe Berstdruck Stecker + Muffe Berstdruck
08 12,5 1/2" 25 MPa 3625,943 psi 75 19,813 1,8 110 120 MPa 17404,529 psi 130 MPa 18854,906 psi 130 MPa 18854,906 psi
Material:
Stahl
Dichtungen:
NBR
Betriebstemperaturen:
-25 °C to 125 °C -13 °F to 257 °F
Oberflächenbehandlung:
MATE 500 (CrIII)
Technische Daten:
Austauschbarkeit Serien: ISO 7241-A
Ventiltyp: Teller
Verbinden: Hülse zurückziehen
Trennen: Hülse zurückziehen
Verbindung bei anstehendem Druck: Mit Restdruck

Pressure Drop

Data shown in the diagram are indicative and not binding.
(§) 1 MPa = 10 bar
Dash size are specified.

4NV flow diagram
