Produktreihe

2NV

Anwendungsbereich

Stecker mit Tellerventil und Abweiser

Stecker für landwirtschaftliche Anwendungen mit Tellerventil und Ventilführung mit integriertem Abweiser

Downloads

Data sheet

Produkte
Specs

Stecker

Filtern

Maßeinheit

Produktcode

Thread

12,5

2NV 12 GAS M

BSPP 1/2" FEMALE

Specs

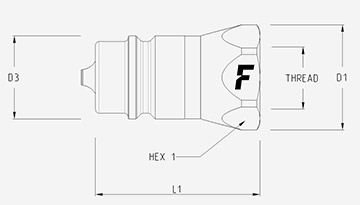

Hex1:	27 mm 1,06"
D1:	30 mm 1,18"
D3:	20,5 mm 0,81"
L1:	47 mm 1,85"
Durchfluss:	60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatur:	-25 °C to 125 °C -13 °F to 257 °F
Dichtungen:	NBR
Gewicht:	92,4 g 0,2 lb

12,5

2NV 12 NPT M

NPTF 1/2" FEMALE

Specs
Hex1:	27 mm 1,06"
D1:	30 mm 1,18"
D3:	20,5 mm 0,81"
L1:	47 mm 1,85"
Durchfluss:	60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatur:	-25 °C to 125 °C -13 °F to 257 °F
Dichtungen:	NBR
Gewicht:	92,4 g 0,2 lb

12,5

2NV 12-12SAE M

3/4"-16 UNF FEMALE ORB

Specs
Hex1:	27 mm 1,06"
D1:	30 mm 1,18"
D3:	20,5 mm 0,81"
L1:	47 mm 1,85"
Durchfluss:	60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatur:	-25 °C to 125 °C -13 °F to 257 °F
Dichtungen:	NBR
Gewicht:	100 g 0,22 lb

12,5

2NV 12-58SAE M

7/8"-14 UNF FEMALE ORB

Specs
Hex1:	27 mm 1,06"
D1:	30 mm 1,18"
D3:	20,5 mm 0,81"
L1:	52,5 mm 2,07"
Durchfluss:	60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatur:	-25 °C to 125 °C -13 °F to 257 °F
Dichtungen:	NBR
Gewicht:	99,6 g 0,22 lb

12,5

2NV0/12 GAS M

BSPP 1/2 FEMALE ORB

Specs
Hex1:	27 mm 1,06"
D1:	30 mm 1,18"
D3:	20,5 mm 0,81"
L1:	47 mm 1,85"
Durchfluss:	60 (l/min) at 0.2 MPa 15,85 (gal/min) at 0.2 MPa
Temperatur:	-25 °C to 125 °C -13 °F to 257 °F
Dichtungen:	NBR
Gewicht:	98,2 g 0,22 lb

Deckel für Kupplungen
Zubehör

Zubehör

Size (mm)	Size (in)	Code	Material
12,5	1/2"	SS 12 M	Stahl
12,5	1/2"	SS 12 M TA R	Stahl & Plastic
12,5	1/2"	SS 12 M TA N	Stahl & Plastic

Staubschutz - PVC - Weiblich

Size	Code	Farbe

Staubschutz - PVC - Männlich

Size	Code	Farbe
1/2" 12,5 mm	TF 12	Blue
1/2" 12,5 mm	TF 12 A	Orange
1/2" 12,5 mm	TF 12 G	Yellow
1/2" 12,5 mm	TF 12 GR	Grey
1/2" 12,5 mm	TF 12 M	Brown
1/2" 12,5 mm	TF 12 N	Black
1/2" 12,5 mm	TF 12 R	Red
1/2" 12,5 mm	TF 12 V	Green

Staubschutz - Aluminium - Weiblich

Size	Code	Farbe

Staubschutz - Aluminium - Männlich

Size	Code	Farbe
1/2" 12,5 mm	TF 12 S	Metal

Technische Daten

Berstdruck (MPa)

Dash Size	Size (mmInch)	Arbeitsdruck	Durchfluss (l/mingal/min)	Spillage (ml)	Force to connect (N)	Stecker Berstdruck	Stecker + Muffe Berstdruck
08	12,5 1/2"	25 MPa 3625,943 psi	60 15,85	1,8	80	100 MPa 100 14503,774 psi 14503,774	130 MPa 130 18854,906 psi 18854,906

Material:
Stahl

Dichtungen:
NBR

Betriebstemperaturen:
-25 °C to 125 °C

Oberflächenbehandlung:
MATE 500 (CrIII)

Technische Daten:
Austauschbarkeit Serien: ISO 7241-A
Ventiltyp: Teller
Verbinden: Hülse zurückziehen
Trennen: Hülse zurückziehen
Verbindung bei anstehendem Druck: Nicht zulässig

Pressure Drop

Data shown in the diagram are indicative and not binding.
(§) 1 MPa = 10 bar
Dash size are specified.
