Série do Produto
3CFHF
Aplicações
Agricultura

Engate fêmea “push-pull” agrícola com maior resistência de vazão, até 250 l/min.

Engate “push-pull” para aplicações onde ocorrem picos de alta vazão, conectável com o macho sob pressão residual . Função “Breakaway” de segurança. Pode ser montado diretamente no pórtico do comando hidráulico ou em tubos rígidos. Atende a norma ISO 7241 parte A. Suporta vazões de até 250 l/min.
Downloads
Fêmea

Fêmea

Filtrar
Unidade de medida

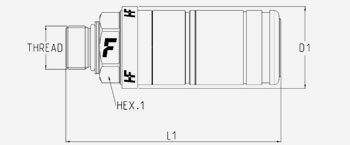

Código do Produto Rosca Details HEX1 HEX3 D1 L1
12,5 1/2" 3CFHF 34 UNF F 3/4" - 16 UNF FEMALE ORB
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 545 g 1,2 lb
27 1,06 42 1,65 4,18 106,2
12,5 1/2" 3CFHF 8/2415 F M24x1.5 MALE BULKHEAD SHORT 16S
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 564 g 1,24 lb
32 1,26 30 1,18 42 1,65 4,74 120,4
12,5 1/2" 3CFHF08 12GAS F BSPP 1/2" FEMALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
27 1,06 42 1,65 4,18 106,2
12,5 1/2" 3CFHF08 12NPT F NPTF 1/2" FEMALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
27 1,06 42 1,65 4,18 106,2
12,5 1/2" 3CFHF081/12G F G 1/2"
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 552 g 1,22 lb
32 1,26 42 1,65 4,32 109,7
12,5 1/2" 3CFHF081/12SAE F 3/4"-16 UNF MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,26 108,2
12,5 1/2" 3CFHF081/1815 F M18x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,42 112,2
12,5 1/2" 3CFHF081/2215 F M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,32 109,7
12,5 1/2" 3CFHF081/58S F G 5/8"
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 527 g 1,16 lb
32 1,26 42 1,65 4,28 108,7
12,5 1/2" 3CFHF0811/12SFJ 13/16"-16 UN MALE ORFS
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 520 g 1,15 lb
* PN without dust protection ring
38 1,5 40 1,57 4,34 110,2
12,5 1/2" 3CFHF0816/2015F M20x1.5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
28 1,1 42 1,65 4,25 108
12,5 1/2" 3CFHF0819/2215 F M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 5,3 134,7
12,5 1/2" 3CFHF0819/22F AR M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 550 g 1,21 lb
* Axial venting hole
32 1,26 38 1,5 5,34 135,7
12,5 1/2" 3CFHF082/22F D M22x1,5 MALE 15L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 520 g 1,15 lb
32 1,26 42 1,65 4,6 116,9
12,5 1/2" 3CFHF0821/18FU M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 520 g 1,15 lb
* Sealing in connected configuration is ensured by a polyurethane shaped seal instead than by a HNBR o-ring
32 1,26 42 1,65 4,28 108,7
12,5 1/2" 3CFHF0821/2215 F M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,3 109,2
12,5 1/2" 3CFHF0822/12G FL BSPP 1/2 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 540 g 1,19 lb
* Coupler without orange dust protection ring.
32 1,26 38 1,5 4,38 111,2
12,5 1/2" 3CFHF087/1815 F M18x1.5 MALE BULKHEAD SHORT 12L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,77 121,2
12,5 1/2" 3CFHF087/18F U M18x1.5 MALE BULKHEAD SHORT 12L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
* Sealing in connected configuration is ensured by a polyurethane shaped seal instead than by a HNBR o-ring
32 1,26 42 1,65 4,82 122,4
12,5 1/2" 3CFHF087/2215 F M22x1.5 MALE BULKHEAD SHORT 15L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,82 122,4
12,5 1/2" 3CFHF087/22F U M22x1.5 MALE BULKHEAD SHORT 15L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 525 g 1,16 lb
* Sealing in connected configuration is ensured by a polyurethane shaped seal instead than by a HNBR o-ring
32 1,26 42 1,65 4,82 122,4
12,5 1/2" 3CFHF087/22FAG M22x1.5 MALE BULKHEAD SHORT 15L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 685 g 1,51 lb
* Coupler with OR dust protection instead of orange ring.
38 1,5 27 1,06 40 1,57 5,42 137,6
12,5 1/2" 3CFHF087/2615F M26x1.5 MALE BULKHEAD SHORT 18L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 611 g 1,35 lb
32 1,26 36 1,42 42 1,65 4,93 125,2
12,5 1/2" 3CFHF0874/38GF BSPP 3/8 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
32 1,26 42 1,65 4,26 108,2
12,5 1/2" 3CFHF1/2215 FAG M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 520 g 1,15 lb
32 1,26 42 1,65 4,32 109,7
12,5 1/2" 3CFHF1/2215F B M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 515 g 1,14 lb
32 1,26 42 1,65 4,32 109,7
12,5 1/2" 3CFHF1/2215F C M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 515 g 1,14 lb
* PN without grey dust protection ring
38 1,5 40 1,57 4,32 109,7
12,5 1/2" 3CFHF1/2215FJDC M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 525 g 1,16 lb
38 1,5 40 1,57 4,32 109,7
12,5 1/2" 3CFHF1/34UNF F 3/4"-16 UNF MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 513 g 1,13 lb
32 1,26 42 1,65 4,87 123,7
12,5 1/2" 3CFHF1/78UNF F 7/8"-14 UNF MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 530 g 1,17 lb
32 1,26 42 1,65 4,23 107,4
12,5 1/2" 3CFHF12/1UNS F 1"-14 UNS MALE BULKHEAD ORFS
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 636 g 1,4 lb
32 1,26 34 1,34 42 1,65 5,09 129,2
12,5 1/2" 3CFHF12/1UNSFU 1"-14 UNS MALE BULKHEAD ORFS
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 636 g 1,4 lb
* Sealing in connected configuration is ensured by a polyurethane shaped seal instead than by a HNBR o-ring
32 1,26 34 1,34 42 1,65 5,09 129,2
12,5 1/2" 3CFHF12NPT F T NPTF 1/2" FEMALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 560 g 1,23 lb
* Coupler with blue PVC dust cap.
27 1,06 42 1,65 4,18 106,2
12,5 1/2" 3CFHF14/34UNFF 3/4"-16 UN MALE BULKHEAD JIC
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 552 g 1,22 lb
32 1,26 27 1,06 42 1,65 4,87 123,7
12,5 1/2" 3CFHF14/78UFVAL 3/4"-16 UN MALE BULKHEAD JIC
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 605 g 1,33 lb
* 204 MM LENGTH WITH DUST COVER OPEN
32 1,26 27 1,06 42 1,65 6,38 162
12,5 1/2" 3CFHF14/78UNFF 7/8"-14 UNF MALE BULKHEAD JIC
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 570 g 1,26 lb
32 1,26 27 1,06 42 1,65 5,03 127,7
12,5 1/2" 3CFHF21/22F U M22x1,5 MALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 513 g 1,13 lb
* Sealing in connected configuration is ensured by a polyurethane shaped seal instead than by a HNBR o-ring
32 1,26 42 1,65 4,3 109,2
Macho

Macho

Filtrar
Unidade de medida

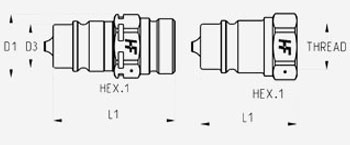

Código do Produto Thread Especif HEX1 D1 D3 L1
12,5 1/2" CNVHF08 38GAS M BSPP 3/8" FEMALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 110 g 0,24 lb
* CNVHF08 38GAS M is equipped with a special valve seal that resists to extrusion for back-flow up to 250 l/m.
27 1,06 30 1,18 20,5 0,81 2,24 57
12,5 1/2" CNVHF082/1815 M M18x1,5 MALE 12L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 110 g 0,24 lb
* CNVHF082/1815 M is equipped with a special valve seal that resists to extrusion for back-flow up to 250 l/m.
27 1,06 30 1,18 20,5 0,81 2,24 57
12,5 1/2" CNVHF082/2215 M M22x1,5 MALE 15L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 110 g 0,24 lb
* CNVHF082/2215 M is equipped with a special valve seal that resists to extrusion for back-flow up to 250 l/m.
27 1,06 30 1,18 20,5 0,81 2,28 58
12,5 1/2" CNVHF082/2615 M M26x1,5 MALE 18L
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 110 g 0,24 lb
* CNVHF082/2615 M is equipped with a special valve seal that resists to extrusion for back-flow up to 250 l/m.
27 1,06 30 1,18 20,5 0,81 2,28 58
12,5 1/2" NVHF08 GAS M BSPP 1/2" FEMALE
Specs
Vazão: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Vedações: PUR
Peso: 81 g 0,18 lb
* NVHF08 GAS M is equipped with a special valve seal that resists to extrusion for back-flow up to 250 l/m.
27 1,06 30 1,18 20,5 0,81 1,73 44
  • Tampas para Acopladores
  • Acessórios Vários
  • Para Acopladores
  • Vedações

Acessórios e Peças de Reposição

Size (mm) Size (in) Thread Código Material
12,5 1/2" F TARV 2 5590 Plástico
12,5 1/2" F TARV 2 7290 Plástico
12,5 1/2" F TARV 2 61 Plástico
12,5 1/2" MF AD 08-FFHF-NVM Aço
12,5 1/2" F TARV 2 72SP Plástico
TAR 12 T Plástico
Acetal Resin caps female Tampas de Proteção - Acetal Resin - Fêmea
Tamanhos Código Cor
1/2"
12,5 mm
 TA 12
Blue
1/2"
12,5 mm
 TA 12 UV
Blue
1/2"
12,5 mm
 TA 12 C
LightBlue
1/2"
12,5 mm
 TA 12 G
Yellow
1/2"
12,5 mm
 TA 12 G UV
Yellow
1/2"
12,5 mm
 TA 12 GR
Grey
1/2"
12,5 mm
 TA 12 M
Brown
1/2"
12,5 mm
 TA 12 M UV
Brown
1/2"
12,5 mm
 TA 12 N
Black
1/2"
12,5 mm
 TA 12 N UV
Black
1/2"
12,5 mm
 TA 12 R
Red
1/2"
12,5 mm
 TA 12 R UV
Red
1/2"
12,5 mm
 TA 12 V
Green
1/2"
12,5 mm
 TA 12 V UV
Green
1/2"
12,5 mm
 TAID 12 N
Black
PVC caps female Tampas de Proteção - PVC - Fêmea
Tamanhos Código Cor
1/2"
12,5 mm
 TM 12 L
Blue
1/2"
12,5 mm
 TM 12 L/A
Orange
1/2"
12,5 mm
 TM 12 L/G
Yellow
1/2"
12,5 mm
 TM 12 L/GR
Grey
1/2"
12,5 mm
 TM 12 L/M
Brown
1/2"
12,5 mm
 TM 12 L/N
Black
1/2"
12,5 mm
 TM 12 L/V
Green
1/2"
12,5 mm
 TM 12-38
Blue
1/2"
12,5 mm
 TM 12-38 C
LightBlue
1/2"
12,5 mm
 TM 12-38 G
Yellow
1/2"
12,5 mm
 TM 12-38 GR
Grey
1/2"
12,5 mm
 TM 12-38 M
Brown
1/2"
12,5 mm
 TM 12-38 N
Black
1/2"
12,5 mm
 TM 12-38 P R4008
Purple
1/2"
12,5 mm
 TM 12-38 R
Red
1/2"
12,5 mm
 TM 12-38 V
Green
Plástico caps female Tampas de Proteção - Plástico - Fêmea
Tamanhos Código Cor
1/2"
12,5 mm
 TARV
1/2"
12,5 mm
 TARV 45
1/2"
12,5 mm
 TARVB2 7645M8001-+
Alumínio caps female Tampas de Proteção - Alumínio - Fêmea
Tamanhos Código Cor
1/2"
12,5 mm
 TM 12 S
Metal
Vedações
Size Thread Código
12,5 mm 1/2" KIT AE12S+OR12H
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Força na Conexão (N) Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
08 12,5 1/2" 25 MPa 3625,943 psi 70 18,492 2 250 100 MPa 14503,774 psi 110 MPa 15954,151 psi
Material:
Aço
Vedações:
PUR
Temperaturas de trabalho:
-25 °C to 100 °C -13 °F to 212 °F
Tratamento da superfície:
MATE 500 (CrIII)
Especificações:
Série de intercâmbio: ISO 7241-A
Tipo de Válvula: Disco
Conexão: Pressione para ligar
Desconexão: Puxar para desligar
Conexão sob Pressão: Macho sob pressão

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

3CFHF flow diagram
